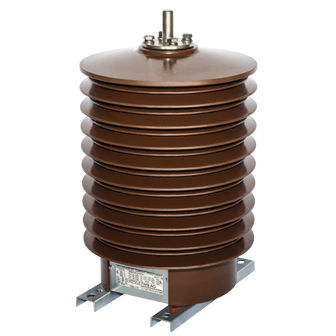

Messungs-Transformator VFE series

Gießharzfür den AußeneinsatzMittelspannung

Dies sind Spannungswandler vom Typ für die Außenaufstellung. Das Harz ist cycloaliphatisch und outdoor-tauglich. Da es unter Vakuum imprägniert und unter einem langen thermisch kontrollierten Zyklus ausgehärtet wird, erhält man ein Isoliermaterial mit hohen elektrischen und mechanischen Eigenschaften, einer Beständigkeit gegen ultraviolette Strahlen und den Auswirkungen von Kriechen, Erosion und Alterung. Zur Erhöhung der Kriechalterdistanz ist der Isolierkörper mit Doppelschuppen ausgestattet, deren Form nach jahrelanger Forschung bestimmt wurde. Sie enthalten bis zu drei Wicklungen für Einnahmenmessung und Schutzzwecke. Für den Fall, dass eine Erdschlusserkennung erforderlich ist, kann eine zusätzliche 100/3 V-Wicklung vorgesehen werden. Ihre Kerne sind aus hochwertigen Siliceoussteel-Lamellen gefertigt. Wird ein zusätzliches Verhältnis angefordert, kann dies durch eine Zwischenklemme an der Sekundärspule oder eine zusätzliche Spule erreicht werden. Wir produzieren auch Spannungswandler vom Typ "Eisenbahn" mit niederohmiger Abschirmung. Höchste Spannung für Geräte (kV) 24 36 Bemessungs-Nsulationspegel (kVJ 24/50/125 36/70/170) Nenn-Nennspannung (V) von 3000/V 3 bis 30000/v'3 Bemessungs-Sekundärspannung (V) 100V3 oder 110/V3 Sekundärgewindebohrer auf Anfrage Genauigkeitsklasse 02:05:1:3 Nennbelastung der Messwicklung (VA) 15 bis 200 Nennspannung der offenen Dreieckswicklung (V) 100/3 oder 110/3 Genauigkeitsklasse 3P:6P Nennbelastung der Open-Delta-Wicklung (VA) 15 bis 200 Thermischer Dauerstrom der Sekundärwicklung (A) 7 Thermischer Dauerstrom des tertiären wtndrig (A) 8 Nennspannungsfaktor und zulässige Dauer 1,9xUn/8h Bemessungsfrequenz (Hz) 16 2/3:50 : 60 Isolationsklasse E
