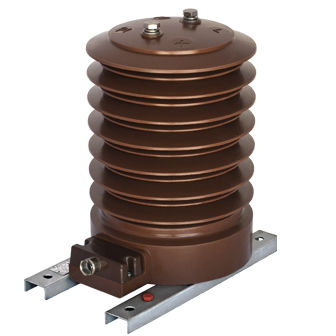

Messungs-Transformator AFK series
StromGießharzfür den Außeneinsatz

Messungs-Transformator
Messungs-Transformator
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Funktion
Messung, Strom
Aufbau
Gießharz
Anwendung
für den Außeneinsatz, für Schutz
Elektrische Spezifizierung
Mittelspannung
Installierung
bodenstehend
Weitere Eigenschaften
Frequenzen, Sekundär, Primär, mit Vakuum Imprägnierung
Stromstärke

Max: 0,03 kVA
(0,0408 hp)

Min: 0,0013 kVA
(0,0018 hp)

Primärstrom

1 A, 5 A

Max: 1.200 A

Min: 5 A

Beschreibung

Unser Fertigungsprogramm umfasst auch unterstützende Stromwandler für die Außenaufstellung. Das Harz ist zykloaliphatisch und außenfest. Da es vakuumimprägniert und unter langer thermischer Belastung ausgehärtet wird kontrollierter Zyklus, ein Isoliermaterial mit hohen elektrischen und mechanischen Eigenschaften, Beständigkeit gegen ultraviolette Strahlen und die Auswirkungen von Verfolgung, Erosion und Alterung, wird so erhalten. Zur Erhöhung der Kriechalterdistanz wird die der Isolierkörper ist mit Doppelschuppen ausgestattet, deren Form nach Jahren der Herstellung von forschung. Sie enthalten bis zu fünf Kerne für Revenue Metering und Schutzzwecke, die aus hohen Temperaturen bestehen hochwertige Siliziumdioxid- oder Nickel-Stahlbleche. Falls eine 1:2-Wiederverbindung gewünscht wird, kann dies entweder erreicht werden durch montieren von Wiederanschlussschienen an den Primärklemmen oder durch eine Zwischenklemme an der Sekundärspule. Höchste Spannung für Geräte (kV) 12 24 36 36 Bemessungsisolationsniveau (kV) 12/28/75 24/50/125 36/70/170 Bemessungsprimärstrom (A) 5 bis 1200 Bemessungs-Sekundärstrom (A) 5 oder 1 Genauigkeitsklasse des Messkerns 0,1 ; 0,2S : 0,2 : 0,5S; 0,5: 1 : 3 Sicherheitsfaktor des Instruments 5 oder 10 Nennbelastung des Messkerns (VA) 1,25 bis 30 Genauigkeitsklasse des Schutzkerns 5P;10P Genauigkeitsgrenzwert Faktor 5 oder 10 oder 15 oder 20 Nennbelastung des Schutzkerns (VA) 1,25 bis 30 Anzahl der Adern 1 Nennfrequenz (Hz) 162/3:50:60:60 Thermischer Kurzzeit-Nennstrom (kA) Ith = 100 - 300 x In (max. 80) Dynamischer Nennstrom (kA) Idyn ■ 2,5 x Ith Isolationsklasse E Gewicht (kg) 26 28 38 38 Kriechweg (mm) 545 745 745 1055 Kriechen pro kV Leitung zu Leitung Spannung (cnVkV) 4,54 3,1 2,93 Auslegerfestigkeit (N) >5000

---
