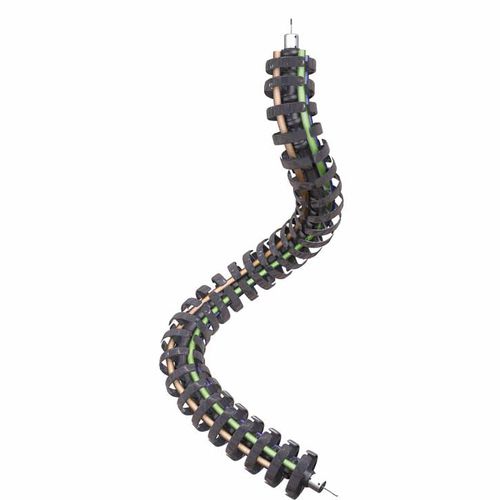

ROBOTRAX® SYSTEM
Energieführungen für 3D-Bewegungen
Stahlseil zur Übertragung von extrem großen Zugkräften
Spannstück zur Arretierung der Kettenglieder
Spezial-Kunststoff für lange Lebensdauer
Offene Konstruktion
– Schnelle Leitungsbelegung durch einfaches Eindrücken der Leitungen
– Einfache Kontrolle aller Leitungen
Für unterschiedliche Umgebungsbedingungen sind Schutzhüllen bzw. Hitzeschilde aus unterschiedlichen Materialien lieferbar
Schnellspannhalter zur Fixierung und Weiterführung
Zugentlastung mit LineFix Bügelschellen
Schutz vor harten Schlägen, übermäßigem Abrieb, vorzeitigem Verschleiß und gleichzeitige Begrenzung des Biegeradius durch Protector
Eigenschaften
Für dreidimensionale Schwenk- und Drehbewegungen einsetzbar
Optimal für die lange Lebensdauer der Leitungen:
– Der Mindest-Biegeradius wird nicht unterschritten
– Die Leitungen können über drei Kammern getrennt werden
Auch für Drehtische bestens geeignet
R040
Innenhöhen [hi]:
10 mm
Innenbreiten [Bi]:
27 mm
Teilung [t]:
21,5 mm
Krümmung [KR]:
70 [75] mm
R075
Innenhöhen [hi]:
22 mm
Innenbreiten [Bi]:
52 mm
Teilung [t]:
40 mm
Krümmung [KR]:
125 [140] mm
R100
Innenhöhen [hi]:
31 mm
Innenbreiten [Bi]:
64 mm
Teilung [t]:
40 mm
Krümmung [KR]:
130 [175] mm
R056
Innenhöhen [hi]:
14 mm
Innenbreiten [Bi]:
39 mm
Teilung [t]:
32 mm
Krümmung [KR]:
90 [105] mm
R085
Innenhöhen [hi]:
24 mm
Innenbreiten [Bi]:
54 mm
Teilung [t]:
40 mm
Krümmung [KR]:
130 [170] mm
R100
Innenhöhen [hi]:
31 mm
Innenbreiten [Bi]:
64 mm
Teilung [t]:
40 mm
Krümmung [KR]:
130 [175] mm
R140X
Innenhöhen [hi]:
48 mm
Innenbreiten [Bi]:
74 mm
Teilung [t]:
50 mm
Krümmung [KR]:
125 [225] mm
