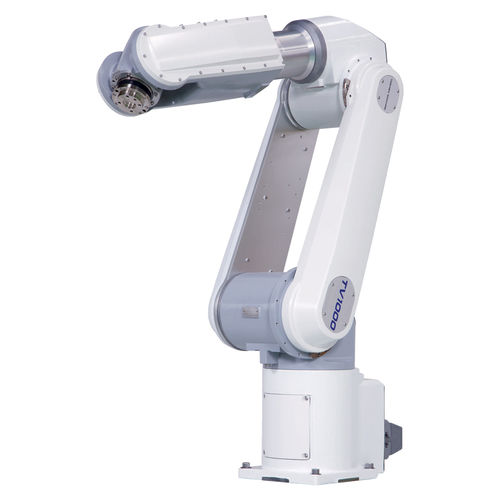

Pick-and-Place-Roboter TV1000
Knickarm6-Achsfür die Montage

Pick-and-Place-Roboter
Pick-and-Place-Roboter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Knickarm
Achszahl
6-Achs
Funktion
für die Montage, Pick-and-Place, zum Laden, zum Entladen
Installation
bodenstehend, für Deckenmontage
Einsatzbereich
für die Lebensmittelindustrie, für die Elektronik, für die Pharmaindustrie, für die Kunststoffindustrie
Weitere Eigenschaften
Hochgeschwindigkeit
Maximalbelastung

5 kg
(11,023 lb)

Aktionsradius

1.090 mm
(42,91 in)

Wiederholgenauigkeit

0,03 mm
(0,0012 in)

Geschwindigkeit

9,6 m/s
(31,5 ft/s)

Gewicht

47 kg
(103,6 lb)

Länge

Max: 1.000 mm
(39,4 in)

Min: 480 mm
(18,9 in)

Beschreibung

Der TV1000 hat eine Gesamtarmlänge von 1000 mm, eine Reichweite von 1090 mm und eine kombinierte Höchstgeschwindigkeit von 9,61 Metern pro Sekunde. Der Roboter hat eine maximale Zykluszeit von 0,6 Sekunden, eine Wiederholgenauigkeit von ±0,03 mm und eine maximale Nutzlast von fünf Kilogramm. Der neue Sechs-Achsen-Roboter arbeitet mit einem absoluten Positionserfassungssystem, dessen Herzstück ein robuster AC-Motor ist. Merkmale und Vorteile - 6-achsige, vertikal gelenkige Arme - Ideal für das Be- und Entladen von Maschinen und Montageanwendungen *1: Beschleunigungsraten sind abhängig von Bewegungsmustern, Nutzlastmasse und Offset-Wert begrenzt. *2: Unter Nennlast. *3: Ein kontinuierlicher Betrieb des Standardzyklus-Bewegungsmusters ist nicht über das effektive Lastverhältnis hinaus möglich. (Horizontal 300 mm, vertikal 25 mm, Rundtakt, Kurspositionierung) *4: Wenn die Umgebungstemperatur konstant ist.

---

VIDEO

Kataloge

TV1000
TV1000
2 Seiten
TV1000H
TV1000H
2 Seiten
