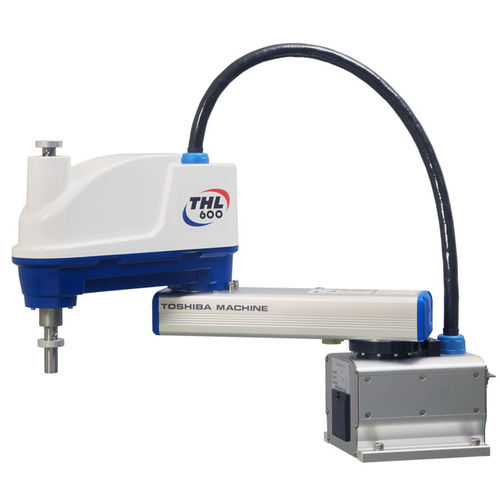

SCARA-Roboter THL600
4-Achsfür die MontageVerpackung

SCARA-Roboter
SCARA-Roboter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
SCARA
Achszahl
4-Achs
Funktion
für die Montage, Verpackung, zum Laden, zum Entladen
Installation
bodenstehend, für Deckenmontage
Einsatzbereich
für die Lebensmittelindustrie, für die Elektronik, für die Pharmaindustrie, für die Kunststoffindustrie
Maximalbelastung

10 kg
(22,046 lb)

Aktionsradius

600 mm
(23,62 in)

Wiederholgenauigkeit

0,01 mm, 0,015 mm
(0,0004 in, 0,0006 in)

Geschwindigkeit

2 m/s, 7,1 m/s
(6,6 ft/s, 23,3 ft/s)

Gewicht

23 kg
(50,7 lb)

Länge

Min: 300 mm
(11,8 in)

Max: 1.000 mm
(39,4 in)

Beschreibung

Die SCARA-Roboter der THL-Serie umfassen die Modelle THL500, THL600 und THL700 mit Armlängen von 500 mm, 600 mm bzw. 700 mm. Jeder THL bietet eine Nutzlast von 10 kg. Die Zykluszeiten (mit 2 kg Last) betragen 0,45 s für den THL500 und THL600 und 0,50 s für den THL700. Alle THL-Roboter verfügen über einen Arbeitsbereich von 4 Achsen mit einer Z-Achsen-Rotation von 360º. Merkmale und Vorteile - Niedrige Kosten - Leichte bis mittlere Beanspruchung - Ideal für Be- und Entladeanwendungen - Ideal für Endverpackungen und Montagearbeiten *1: Die Beschleunigungs-/Verzögerungsraten können je nach Bewegungsmuster, Lastmasse und Versatz begrenzt sein. *2: Wenn die Umgebungstemperatur konstant 20℃ beträgt. Wiederholbare Positioniergenauigkeit in einer Richtung, keine absolute Positioniergenauigkeit. *3: Horizontal 300mm, vertikal 25mm, Hin- und Rückfahrt. Kontinuierlicher Betrieb ist nicht möglich, über die effektive Lastverhältnis. *4: Pneumatische Gelenke sind an der Basis vorgesehen. Die Details der pneumatischen Gelenke entnehmen Sie bitte den Zeichnungen. Die Rohre sind bauseits zu stellen.

---

VIDEO

Kataloge

THL600
THL600
2 Seiten
THL series
THL series
32 Seiten
