Rollenfreilauf A series

GehäuseVorschub-Schalt

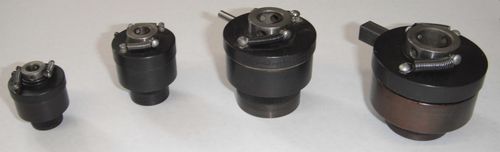

Die Tiny-Kupplungen der A-Serie sind Miniatur-Rollen- und Nocken-Kupplungen mit einer Umdrehung. Sie fungieren auch als universell einsetzbare, schnell wirkende Kupplung zur selektiven Kopplung einer kontinuierlich rotierenden Antriebs- und Abtriebswelle. Die Kupplung zeichnet sich durch schnelles Ansprechen und eine hohe Drehmomentkapazität bei gegebener Größe aus und ist nicht überhitzungsgefährdet. Die Kraftübertragung auf das Kupplungsgehäuse erfolgt über eine Riemenscheibe, ein Zahnrad oder ein Kettenrad, das auf der Gehäuseschulter montiert ist, und der Nocken ist mit der angetriebenen Welle verbunden oder verkeilt. Eine Schaltnase an der Außenschulter gibt die Kupplung frei und hält die Welle an. Die Kupplung bleibt frei, bis die Sperrklinke von der Auslösefahne wegbewegt wird. Die angetriebene Welle wird immer an einer vorbestimmten Position ausgekuppelt und kann an Zwischenpunkten der Drehung durch Hinzufügen zusätzlicher Nasen ausgekuppelt werden, was eine einfache Steuerung für die Indexierung ermöglicht. Die Auslösung kann manuell, mechanisch oder elektromagnetisch erfolgen. Die Tiny-Clutches der A-Serie sind für Bohrungen bis zu 13 mm, Drehmomente bis zu 9,0 Nm (80 lbs-in) und Drehzahlen bis zu 7000 U/min erhältlich. Wir entwerfen und bauen spezielle oder modifizierte Kupplungen für Ihre Anwendung unter Verwendung von Lagerkomponenten. Kupplungen können mit Zahnrädern, Kettenrädern, Riemenscheiben oder als komplette mechanische Baugruppen, bestehend aus Kupplung, Welle und angrenzenden Teilen, geliefert werden.
