Druckprüfstand BV-M/90SH
Leckautomatischmanuell

Druckprüfstand
Druckprüfstand
Druckprüfstand
Druckprüfstand
Druckprüfstand
Druckprüfstand
Druckprüfstand
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Testart
Druck, Leck
Funktionmodus
automatisch, manuell, PLC-gesteuert, PC-steuerbar
Getestetes Produkt
für Sicherheitsventil
Bereich
Industrie
Technologie
mechanisch, hydraulisch, pneumatisch
Konfigurierung
vertikal

Beschreibung

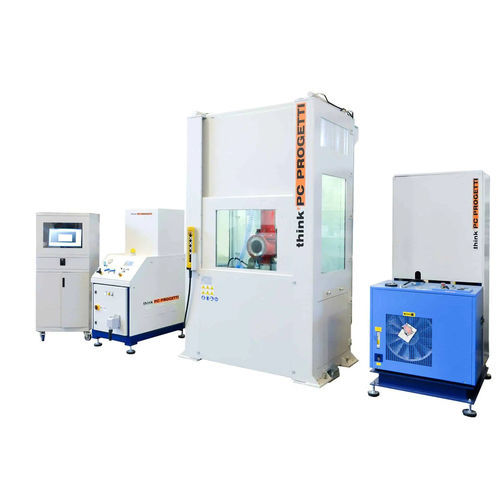

PRATZENKLEMMUNG MIT UMLAUFENDEM VERKLEIDUNGSSYSTEM Prüfstand mit Pratzenklemmung. Der Test von RF- oder RTJ-Ventilen kann unter realen Arbeitsbedingungen durchgeführt werden. Die Klemmung ist hydraulisch ein/aus. Diese Eigenschaft macht es geeignet für PSV-Ventile und für Durchflussventile. Die automatische Zentrierbewegung der Klauen und das Kippen wird hydraulisch oder pneumatisch gesteuert (als Option). Im Untergeschoss befindet sich ein Behälter für Testflüssigkeit und zusätzliche Behälter sind verfügbar. Eine rundum geschossfeste Verkleidung (inklusive Dach) sorgt für ein Höchstmaß an Sicherheit für den Bediener. Die Anlage kann mit einer Standard-Druckbeaufschlagungsvorrichtung gesteuert werden; auf dem Bild sehen Sie Mod. SKMM-100-Gas. REAKTIONSKRAFT : 90 TON (siehe Tabelle der Arbeitsgrenzen) MAX DURCHMESSER DES FLANGS : 530 / 650 / 860mm FLANSCH-MIN-DURCHMESSER : 150mm SEAT LIFT MEASURE CONTACT LESS : 0-150 mm ± 0.15% FLANSCHDICKE MAX : 140 mm BELASTUNGSHÖHE : 1200 mm KIPP-WINKEL : FIXIERT (nicht kippbar) WASSERBehÄLTER IM UNTERGESCHOSS : 200 Liter ERLAUBTE ANSCHLÜSSE : RF, RJ Klammer-Typ : Typ 5 - Hydraulikzylinder mit Klauen KONTROLLE DER KLEMMKRAFT : Ein/Aus-Typ, Bereich 5..100 % BEZUGSNORM : ISO, API, ASME, ASTM ABMESSUNGEN (MECHANISCH) : 1465(L) x 2100(D) x 1900(H)

---

Kataloge

BV-M/90SH
BV-M/90SH
2 Seiten
