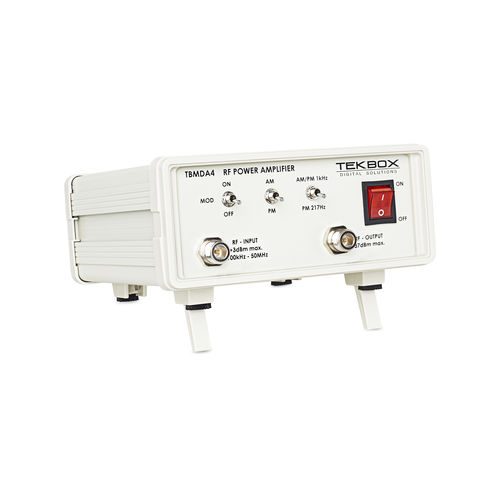

Signalverstärker TBMDA4
LeistungBreitband

Signalverstärker
Signalverstärker
Signalverstärker
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Signal, Leistung
Weitere Eigenschaften
Breitband
Spannung

Min: 110 V

Max: 240 V

Leistung

20 W

Frequenz

Min: 100 kHz

Max: 75.000 kHz

Beschreibung

Der modulierte Breitband-Leistungsverstärker TBMDA4B wurde entwickelt, um eine kostengünstige Signalquelle für die Störfestigkeitsprüfung von elektronischen Baugruppen und Produkten zu schaffen. Er ist für die Ansteuerung durch den Mitlaufgeneratorausgang von Spektrumanalysatoren ausgelegt. Mit einem Eingangsleistungsbereich von -20 dBm...-10 dBm kann er die Ausgangsleistung eines Mitlaufgenerators auf bis zu 5 W erhöhen. Mit einem Frequenzbereich von 100 kHz bis 75 MHz ist er eine ideale Ergänzung zum TBMDA3, der 10 MHz bis 1 GHz abdeckt. Der TBMDA4B eignet sich ideal für die Ansteuerung von Tekbox-Nahfeldsonden, um die empfindliche Stelle einer elektronischen Schaltung zu finden oder um elektrische Felder bis zu 550V/m bei der Ansteuerung der Tekbox TEM Cell TBTC0, 300V/m bei der Ansteuerung der TBTC1, 150V/m bei der Ansteuerung der TBTC2 oder 100V/m bei der Ansteuerung der TBTC3 zu erzeugen. Die Testsignale für die Störfestigkeitsprüfung können CW-, AM- oder PM-moduliert sein. Daher bietet das TBMDA4B eine eingebaute Modulationsmöglichkeit zur Erzeugung von 1 kHz AM- oder PM-Signalen. Im PM-Modus kann das TBMDA4B auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen von Mobiltelefonen zu simulieren. MERKMALE CW-Verstärker (Modulation aus) 1 kHz, 80% AM-Modulation 1 kHz, 50% Tastverhältnis Pulsmodulation 217 Hz, 12,5% Tastverhältnis Pulsmodulation ANWENDUNG allzweck-Leistungsverstärker signalquelle für Störfestigkeitsprüfungen, Ansteuerung von Nahfeldsonden signalquelle für Störfestigkeitsprüfungen, Ansteuerung von TEM-Zellen

---
