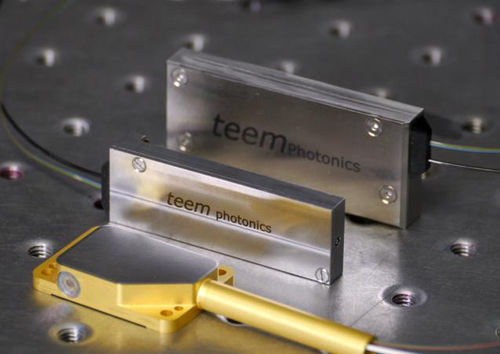

Optischer Interferometer PicoMove

zur sub-pikometrischen zur sub-nanometrischen Wegmessungkompakthochauflösend

Teem Photonics hat eine neue Reihe von kompakten, stabilen und leistungsstarken Interferometern für die Messung von Verschiebungen und Vibrationen im Pikometerbereich entwickelt und bietet diese an. Die PicoMove-Interferometer von Teem Photonics basieren auf der Ein-Chip-Integration einer hochstabilen Architektur, die zu Messungen mit sehr geringem Rauschen führt. Die augensichere Betriebswellenlänge von 1,55 µm bietet Kompatibilität mit kommerziellen Telekommunikationsquellen. Das Sensordesign eignet sich auch für sichtbare Wellenlängen, um die Ausrichtung des optischen Strahls zu erleichtern. Teem bietet Gehäuseoptionen mit Materialien mit geringer Wärmeausdehnung und für UHV-Umgebungen an. Die elektrischen Teile des Messsystems (Laserquelle, Detektoren) sind durch zuverlässige Faseranschlüsse entfernt. > Das Lasersignal (von der Eingangsfaser) wird in zwei Arme aufgeteilt: einen Referenzarm mit lithografisch definierter, konstanter Länge und einen Freiraum-Messarm, in dem das Licht auf ein sich bewegendes Ziel zurückreflektiert wird. > Die Länge des letzteren Arms variiert mit der Position des Ziels. Die beiden Arme werden auf dem Chip rekombiniert. > Zwei Faserausgänge liefern Interferenzsignale in Quadratur sowie zwei Leistungsreferenzsignale, die eine vektorielle Verschiebungsberechnung ermöglichen.
