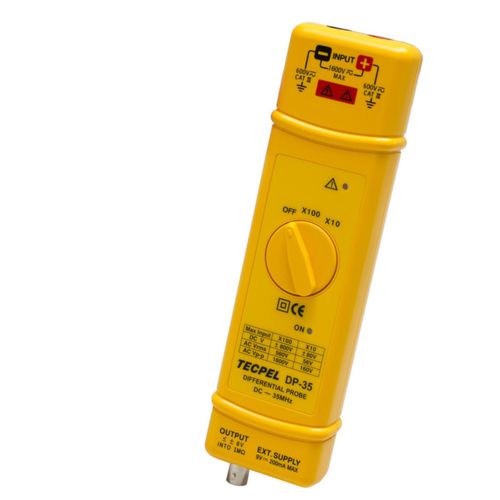

Spannungsregler Modul DP-35 Osciloscope differential probe

Spannungsregler Modul
Spannungsregler Modul
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Beschreibung

35MHz Oszilloskop-Differenzsonde 35MHz Oszilloskop-Differenzsonde Produkt-ID: DP-35 DP-35 ( 35MHz /1600 Vp-p / >=10mV) DP-35 35 MHz Differenzsonden für Oszilloskope Trennendes Design (Standard Nr. 114205) Komfortabel & Langlebig. SPEZIFIKATIONEN: (1) Bandbreite: DC - bis 35 MHz (-3 dB) für x 100 DC - bis 25 MHz (für Dämpfung x 10) (2) Dämpfung: x 10, oder x 100 (3) Genauigkeit: +/- 2% (4) Spannungseingangsbereiche (DC + AC Spitze-Spitze): ≦ 160 Vs-s für x 10, (d.h. ca. 56 V RMS oder ± 80 V DC) ≦ 1600 Vs-s für x 100, (d.h. ca. 560 V RMS oder ± 800 V DC) (5) Zulässige maximale Eingangsspannung Maximale Differenzspannung: 1600 V (DC + AC Spitze zu Spitze) Maximale Spannung zwischen jeder Eingangsklemme und Masse: 600 V RMS (6) Eingangsimpedanz: Differential: 9 MΩ // 1.7 pF Zwischen Klemmen und Masse: 4.5 MΩ // 3.4 pF (7) Ausgang: ± 8,0 V (8) Ausgangsimpedanz: 50 Ω (9) Anstiegszeit: 10 ns für x 100; 14 ns für x 10 (10) Ablehnungsrate im Gleichtakt: 60 Hz: >80 dB ; 100 Hz: >60 dB ; 1 MHz: >50 dB (11) Stromversorgung: Externe 9 V DC Stromversorgung. (12) Verbrauch: 200 mA etwa (9 V DC)

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.
