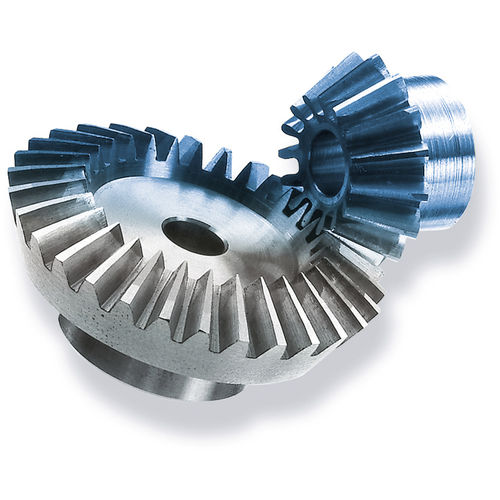

Kegelradsatz K series

gerade verzahntNabengefräst

Kegelräder Eigenschaften • Untersetzungen 1:1 / 1,25:1 / 1,5:1 / 2:1 / 2,5:1 / 3:1 / 3,5:1 / 4:1 / 5:1. • Module 0,5 / 1 / 1,5 / 2 / 3 / 3,5 / 4 • Materialien: Stahl, Edelstahl, Kunststoffe Polyacetal (POM) und Polyketon (Eigenschaften von Polyketon siehe gespritzte Stirnräder Seite V 019) • Gerade verzahnt und schräg verzahnt • Im Standard ohne Wärmebehandlung und mit glatter Bohrung • Nacharbeiten wie Passfedernuten, Bohrungen für Stellschrauben usw. oder auch Komplettanfertigungen nach Ihren Zeichnungen Vorteile • Energieeffiziente Übertragung von Drehbewegungen im 90° Winkel • Reversibel: Kraft und Drehzahlübertragung in beide Richtungen (Unter und Übersetzung) möglich • Aufteilung des Kraftflusses durch Kombination von einem angetriebenen Kegelrad mit zwei bis max. 4 Kegelrädern am Abtrieb möglich • Drehrichtungswahl der Abtriebswelle je nach Einbauposition des Kegelrades am Abtrieb gegenläufig oder gleichläufig • Verlustarme Drehmoment-Übertragung durch Rollreibung bei Wirkungsgraden von ca. 90% • Untersetzungen bis 5:1 ermöglichen eine effiziente Drehmomenterhöhung • Unsere Stahl-Kegelräder mit Verzahnungsqualität 8f24 ermöglichen eine hohe Positioniergenauigkeit und geringes Umkehrspiel • Schräg verzahnte Kegelräder übertragen höhere Drehmomente als gerade verzahnte da gleichzeitig mehrere Zähne im Eingriff stehen
