Torsionsprüfmaschine 108

automatischfür Materialienfür Leder

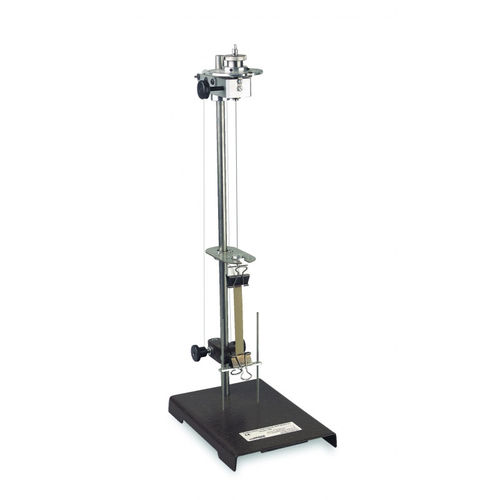

Der Taber®-Torsionssteifigkeitsapparat - Modell 108 wurde zur Messung der relativen Steifigkeit von Handschuhleder eingesetzt. Basierend auf der in ASTM D2821 (Standard Test Method for Measuring the Relative Stiffness of Leather by Means of a Torsional Wire Apparatus) beschriebenen Konstruktion ist dieses Instrument zur Messung der Flexibilität und Steifigkeit eines Leders oder einer anderen biegsamen Probe geeignet. Beschreibung Der Torsionssteifigkeitsapparat besteht aus einem Torsionskopf und einem Draht, die eine Torsionsbewegung in eine 1/2" breite x 4 1/2" lange Probe übertragen. Der Torsionskopf, der an einer starren Basis und Stützsäule montiert ist, verfügt über einen Winkelmesser mit einer Skala von 0 bis 360°. Der Torsionsdraht besteht aus gehärtetem Edelstahldraht mit einem Durchmesser von 0,010 Zoll und läuft durch die Mitte des Torsionskopfes in einer lose sitzenden Hülse, die von einem Gleitlager gehalten wird. Ein fester Indexzeiger zeigt den Grad der in den Torsionsdraht eingeführten Verdrehung an. Die Proben werden mit zwei Klemmen an der Torsionssteifigkeitsapparatur befestigt. Die obere Probenklemme ist am unteren Ende des Torsionsdrahtes befestigt und kann sich drehen, wenn der Torsionsdraht verdrillt wird. Die untere Probenklemme hält die Probe an ihrem Platz, wodurch die Verdrehung stattfinden kann. Zur Aufnahme der Verdrillung kann die untere Probenklemme an der Basis befestigte Führungsstifte nach oben oder unten gleiten. Zum Betrieb des Torsionssteifigkeitsgeräts wird der Torsionskopf in einer Ebene senkrecht zum Torsionsdraht gedreht. Wenn sich der Torsionskopf dreht, verdrillt der Torsionsdraht die Testprobe. An der Oberseite der oberen Klemmvorrichtung der Testprobe ist ein Indikator angebracht, der die auf die Probe ausgeübte Verdrehung misst, bis die Probe um 90° verdreht wurde.
