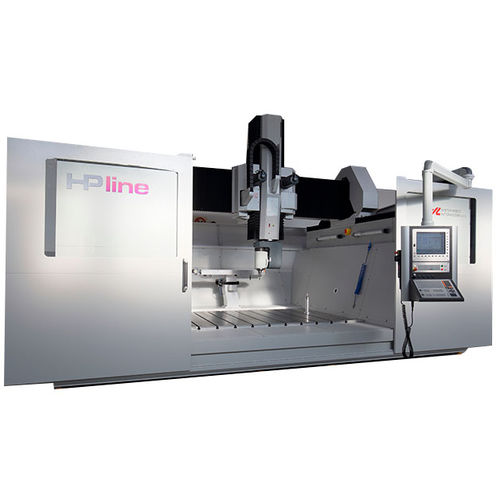

CNC-Bearbeitungszentrum / 5-Achs HP 26
vertikalfür NichteisenmetalleHSK A-63

CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
vertikal
Bearbeitetes Material
für Nichteisenmetalle
Spindelnase
HSK A-63
Anzahl Werkzeuge
24 Werkzeuge
Weitere Eigenschaften
Hochgeschwindigkeit, Hochleistung, kompakt, Präzision, Gewindeschneid
X-Hub

2.400 mm, 2.800 mm
(94 in, 110 in)

Y-Hub

1.700 mm, 3.000 mm, 4.000 mm
(67 in, 118 in, 157 in)

Z-Hub

1.000 mm, 1.500 mm
(39 in, 59 in)

Rotationsgeschwindigkeit

20.000 rpm
(125.664 rad.min-1)

Leistung

22 kW, 25 kW
(29,91 hp, 33,99 hp)

Vorrückgeschwindigkeit X-Achse

70.000 mm/min
(46 in/s)

Vorrückgeschwindigkeit Y-Achse

70.000 mm/min
(46 in/s)

Vorrückgeschwindigkeit Z-Achse

60.000 mm/min
(39 in/s)

Wiederholbarkeit

0,02 mm
(0,001 in)

Beschreibung

Hochgeschwindigkeitsschruppen und -schlichten von Nichteisenwerkstoffen, auch bei hoher Belastung Das Bearbeitungszentrum HP26 ist das kompakteste der Baureihe. Die Struktur, bei der die seitlichen Schultern in die Basis integriert sind, ermöglicht eine hohe Stabilität und Wiederholbarkeit der Präzisions- und Qualitätsbearbeitung, auch bei erheblicher Belastung. Die Struktur mit einer beweglichen Traverse, die auf zwei seitlichen Schultern läuft, und die vollständige Ummantelung mit Schiebetüren an der Vorderseite ermöglichen einen einfachen Zugang zum Be- und Entladen des Werkstücks und maximale Sicherheit für den Bediener. Die HP26 eignet sich hervorragend für die Hochgeschwindigkeitsfräsbearbeitung von mittelgroßen Modellen und Bauteilen aus Verbundwerkstoffen oder Leichtmetall. Lassen Sie sich von uns bei Ihrem Projekt beraten und entscheiden Sie sich für die Sicherheit einer garantierten Zuverlässigkeit. Das Bearbeitungszentrum "HPline 26" ist eine Fräsmaschine mit 5 Achsen am Werkzeug und NC-Steuerung, die aus einer Struktur mit kartesischen Achsen und einem beweglichen Querträger besteht: Die Basis, ein einziger Block, dessen Struktur aus einer eingebauten Arbeitsplatte besteht, trägt auf beiden Seiten die Führungen, auf denen die bewegliche Traverse platziert ist: die "Y"-Längsachse. Auf dem Querträger gleitet der Schlitten der "Y"-Querachse, auf dem sich der vertikale Arm für die "Z"-Achse bewegt. Das Ende des Arms für die Z-Achse ist das Befestigungselement der Bedieneinheit. Strukturen, die mit einem Alveolenmuster geformt sind und deren Größe auf den Prinzipien der FEM-Finite-Elemente-Analyse mit integrierter dynamischer Simulation beruht Die Bewegung wird durch bürstenlose Motoren übertragen, die mit Präzisionsgetrieben gekoppelt sind, deren Ritzel auf gehärteten und geschliffenen Präzisionszahnstangen mit Schrägverzahnung laufen.

---
