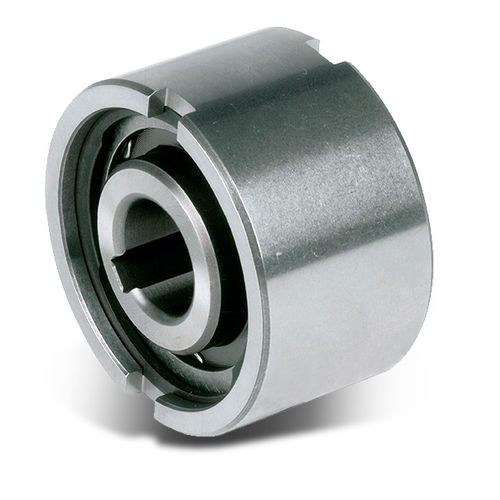

Rollenfreilauf NF series
ohne Innenlager

Rollenfreilauf
Rollenfreilauf
Rollenfreilauf
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Rollen
Aufbau
ohne Innenlager
Drehmoment

Max: 44.375 Nm
(32.729,3204 ft.lb)

Min: 20 Nm
(14,7512 ft.lb)

Durchmesser

Max: 150 mm
(5,91 in)

Min: 8 mm
(0,31 in)

Rotationsgeschwindigkeit

Max: 6.000 rpm
(37.699,11 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Beschreibung

Die Bauart NF ist ein ungelagerter Rollenfreilauf. Auf eine einwandfreie Lagerung, Schmierung und Abdichtung des Freilaufes ist zu achten. Der Nennaußendurchmesser des Freilaufes entspricht den Abmessungen einiger Standardkugellager-Reihen. Der typische Einbau dieses Freilaufs erfolgt direkt neben einem solchen Lager, das die gleiche Einbautoleranz aufweist (siehe hierzu das Beispiel auf dem Datenblatt unten, Seite 2). Der Außendurchmesser des Außenringes hat die Toleranz n6*, die Passung der Aufnahmebohrung sollte die Toleranz H7* aufweisen. Zusätzlich befinden sich an den Stirnseiten des Außenringes Nuten zur Übertragung des Drehmomentes. Auf die stirnseitigen Nuten kann verzichtet werden, wenn das Gehäuse mit der Toleranz K6* ausgeführt ist. Das Gehäuse muss formstabil sein, um eine gute Abstützung des Außenringes zu gewährleisten.
