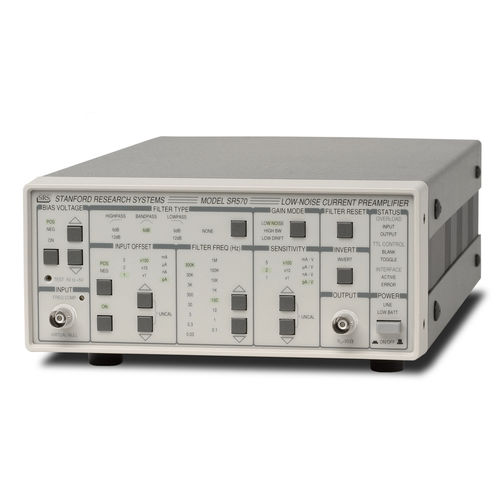

Stromvorverstärker SR570

Benchtoprauscharm

Der SR570 ist ein rauscharmer Stromvorverstärker mit einer Stromverstärkung von bis zu 1 pA/V. Hohe Verstärkung und Bandbreite, geringes Rauschen und viele praktische Funktionen machen den SR570 ideal für eine Vielzahl von photonischen, Niedertemperatur- und anderen Messungen. Verstärkung Der SR570 verfügt über Empfindlichkeitseinstellungen von 1 pA/V bis 1 mA/V, die in einer 1-2-5-Sequenz ausgewählt werden können. Außerdem ist eine Nonius-Verstärkungseinstellung vorhanden, mit der Sie jede beliebige Empfindlichkeit dazwischen wählen können. Die Verstärkung kann den verschiedenen Stufen des Verstärkers zugewiesen werden, um die Leistung des Geräts zu optimieren. Im Modus für geringes Rauschen wird die Verstärkung dem vorderen Teil des Verstärkers zugewiesen, um ein optimales Rauschverhalten zu erzielen. Im Modus mit hoher Bandbreite wird die Verstärkung den späteren Stufen des Verstärkers zugewiesen, um den Frequenzgang des Front-Ends zu verbessern. Im Modus mit geringer Drift wird der Eingangsverstärker durch einen Operationsverstärker mit sehr niedrigem Eingangsstrom ersetzt, wodurch die DC-Drift des Geräts um bis zu einem Faktor 1000 reduziert wird. Blockdiagramm Filter Der SR570 enthält zwei RC-Filter erster Ordnung, deren Grenzfrequenz und Typ über die Frontplatte konfiguriert werden können. Zusammen können die Filter als Tiefpass- oder Hochpassfilter mit einem Rolloff von 6 oder 12 dB/Oktave oder als Bandpassfilter mit einem Rolloff von 6 dB/Oktave konfiguriert werden. Die Cutoff-Frequenzen sind von 0,03 Hz bis 1 MHz in einer Sequenz von 1-3-10 einstellbar. Eine Filter-Reset-Taste verkürzt die Erholungszeit des Geräts bei Überlastung, wenn lange Filterzeitkonstanten verwendet werden. Eingangsoffset und DC-Vorspannung Zur Unterdrückung unerwünschter DC-Hintergrundströme ist ein Eingangs-Offset-Stromabgleich vorgesehen. Die Offsetströme können von ±1 pA bis ±1 mA in Schritten von etwa 0,1 % eingestellt werden
