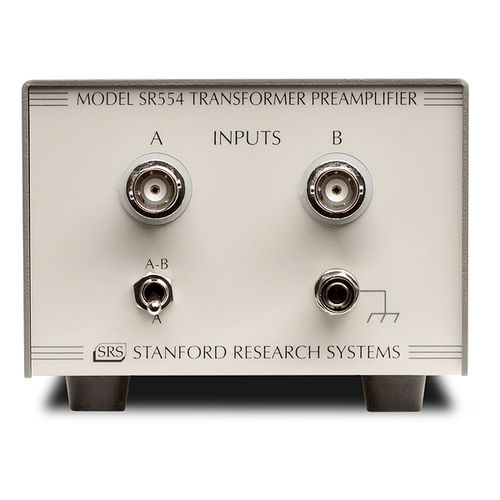

Spannungsvorverstärker SR554

Benchtoprauscharm

Der SR554 ist ein rauscharmer, transformatorgekoppelter Vorverstärker, der für Quellenimpedanzen zwischen 0,05 Ω und 1 kΩ optimiert ist. Mit einem Eingangsrauschen von nur 0,1 nV/√Hz kann der SR554 in einer Vielzahl von rauscharmen Anwendungen eingesetzt werden. Er ist der ideale Vorverstärker für synchrone Niedertemperatur-Detektionsanwendungen, bei denen die Isolierung zwischen der experimentellen Probe und dem Lock-in-Verstärker entscheidend ist. Der SR554 ist ein rauscharmer, transformatorgekoppelter Vorverstärker, der für Quellenimpedanzen zwischen 0,05 Ω und 1 kΩ optimiert ist. Mit einem Eingangsrauschen von nur 0,1 nV/√Hz kann der SR554 in einer Vielzahl von rauscharmen Anwendungen eingesetzt werden. Er ist der ideale Vorverstärker für synchrone Niedertemperatur-Detektionsanwendungen, bei denen die Isolierung zwischen der experimentellen Probe und dem Lock-in-Verstärker entscheidend ist. Der SR554 kann in einem von zwei Modi betrieben werden. Im "Bypass"-Modus ist das Gerät einfach ein passiver Transformator mit einem Windungsverhältnis von 100, der eine Gesamtspannungsverstärkung von 100 bietet. Im "nicht überbrückten" Modus wird ein zusätzlicher Verstärker mit einer Verstärkung von 5 hinzugefügt, der die Verstärkung auf 500 erhöht und einen niederohmigen (<1 Ω) Ausgang liefert. Im überbrückten Modus benötigt der SR554 keine externe Stromversorgung. Bei Verwendung des Ausgangsverstärkers müssen ±20 VDC zugeführt werden. Der Vorverstärkeranschluss an SRS Lock-Ins kann für die Stromversorgung des SR554 verwendet werden.
