ARBITRARY WAVEFORM GENERATOR - PCIe - bis zu 125 MS/s - 16 bit
- 16-Bit-Arbiträrwellenformgenerator
- Modelle mit 125 MS/s und 40 MS/s
- Modelle mit 8 oder 4 oder 2 oder 1 Kanal
- Ausgangssignal-Bandbreite > 60 MHz
- Ausgangspegel programmierbar ± 3 V an 50 Ohm oder ± 6 V an 1 MOhm
- 512 MSample on-board Speicher
- Modi: Single-Shot, Loop, FIFO, Sequenz-Wiederholungsmodus, Gated, ..
- Synchronisation von bis zu 10 Karten = 80 Kanäle (mit Star-Hub)
- 8 verschiedene Modelle verfügbar

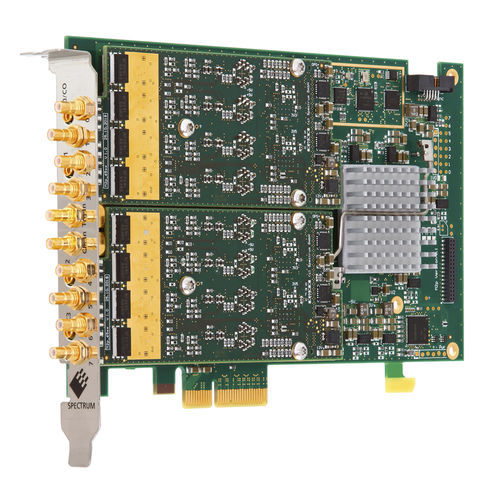

Die M2p.65xx Serie bietet verschiedene Versionen von Arbitrary Waveform Generatoren für PCI Express mit einer maximalen Ausgaberate von 125 MS/s. Diese Karten erlauben es, frei definierbare Wellenformen auf mehreren Kanälen synchron zu erzeugen. Mit einer der Synchronisationsoptionen ist der Aufbau von synchronen Mehrkanalsystemen ebenso möglich wie die Kombination von Arbitrary Waveform Generatoren mit Digitizern der M2p Produktfamilie.
Der 512 MSample große On-Board-Speicher kann als Arbiträrsignal-Speicher oder als FIFO-Puffer für das kontinuierliche Streaming von Daten über die PCIe-Schnittstelle genutzt werden.
Die hochauflösenden 16-Bit-DACs liefern die vierfache Auflösung von AWGs mit 14-Bit-Technologie.
---
