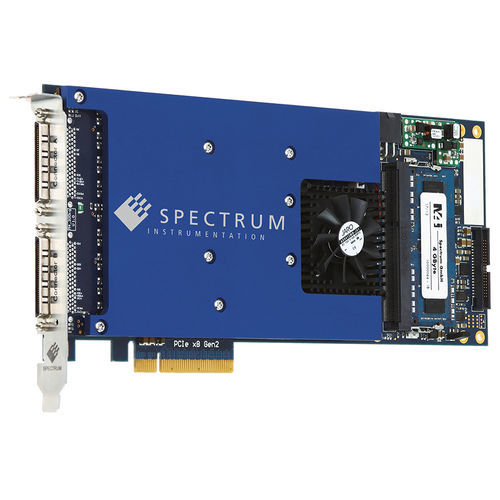

PCIe-Erfassungskarte M4i.77xx series

digitalLogikanalysator

digitale 32-Kanal-Wellenform-Erfassung mit bis zu 720 MBit/s - Modelle mit 125 MS/s, 250 MS/s oder 720 MS/s - Bis zu 700 MBit/s externe State Clock - 32 gleichzeitige digitale Kanäle - Separater ADC und Verstärker pro Kanal - 4 GByte (32 GBit) on-board Speicher als Standard - Programmierbare Taktverzögerung - Mustertrigger, externer Trigger - Direkte Datenübertragung zur CUDA GPU mittels SCAPP-Option Die M4i.77xx PCI Express (PCIe) x8 Familie Die Karten der Serie M4i.77xx-x8 zur Erfassung digitaler Signalformen (Logik-Analysatoren) umfassen Versionen mit 32 synchronen Kanälen, entweder single-ended mit programmierbaren Schwellenwerten oder differentiell. Der große Onboard-Speicher kann segmentiert werden, um verschiedene Wellenformsequenzen aufzuzeichnen. Obwohl die M4i.77xx-Karten mit der neuesten Technologie entwickelt wurden, sind sie dennoch softwarekompatibel mit den Treibern früherer Spectrum-Digitalerfassungskarten. Daher können bestehende Kunden die gleiche Software, die sie für eine 10 Jahre alte digitale Eingangskarte mit 60 MS/s entwickelt haben, auch für einen Logikanalysator der Serie M4i.77xx mit 720 MS/s verwenden.
