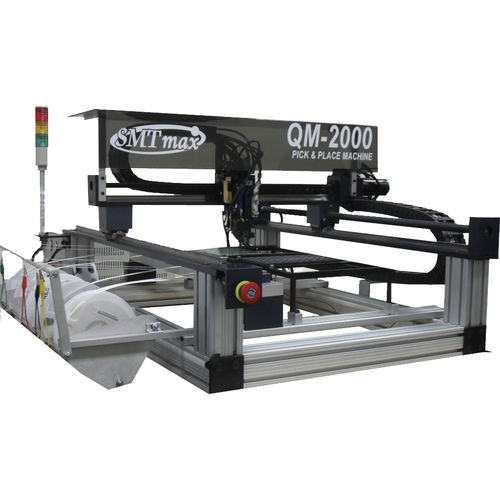

SMT-Bestückungsmaschine QM2000
automatischmit optischem Ausrichtsystem

SMT-Bestückungsmaschine
SMT-Bestückungsmaschine
SMT-Bestückungsmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
SMT
Weitere Eigenschaften
automatisch, mit optischem Ausrichtsystem

Beschreibung

Automatische Bestückungsautomaten - Ein Servomotor in Y-Richtung anstelle von zwei Motoren überwindet das Problem der Fehlausrichtung; luftbetätigte Zuführungen anstelle von Kopfstempeln in Vorschubzuführungen - 2000-3000 geschätzte pph (Teile pro Stunde) - 36" x 21" Arbeitsbereich (QM2000) - Platzierung von 0402 Standard (Upgrade für kleinere Teile) - Automatisches Computer-Vision-Zentriersystem für IC's (SOP, QFP, BGA) und bessere Platzierung von Kleinteilen, Software Fly-Vision-Zentrierung, inklusive - Vollständig programmierbare digitale Z-Achse und Theta-Drehwinkel - X- und Y-Achse 0,0005" Auflösung, 0,001" Positionierung, 0,045° Rotationsauflösung - 80 Feeder-Kapazität - Standard für QM2000 - Verwendet weit verbreitete und leicht erhältliche Feeder - Automatische Leiterplatten-Positionskorrektur mit Fiducial-Erkennung inklusive - Automatische Post-Place-Vision-Inspektion - CAD-Datei-Konvertierungsfunktion - Selektivlötfunktion eingebaut (optionaler Adapter für Heißluftpistolenmontage) - 12 Monate volle Werksgarantie - Teile und Arbeit - Einfach zu bedienende Grafiksoftware für schnelle Programmierung. Die Programmierung kann mit einer Lehrvideokamera, einer Gerber-Datei-Grafik auf dem Bildschirm oder einer CAD-Datei erfolgen - 110V AC 60Hz, oder 220 V AC, 50Hz, 750 Watt elektrisch - 60 psi Werkstattluft erforderlich - QM2000 180 lbs. Nettogewicht - 38 "b x 40 "d x 21 "h - GEFERTIGT IN DEN USA - Kundenspezifische Anpassung der Maschine möglich Optionen und Zuführungen: - Windows XP-Rechner - Zusätzliche aufwärtsgerichtete Kameras (bei der Videokamera für Computer Vision kann nur ein festes Objektiv verwendet werden. Für beste Ergebnisse sollten unterschiedliche Kameras für kleine und große Teile verwendet werden. Auch die Arbeitsgeschwindigkeit kann verbessert werden, wenn mehrere Kameras an verschiedenen Stellen in der Nähe der Zuführungen platziert werden)

---

VIDEO

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von SMT MAX anzeigen
* Die Preise verstehen sich ohne MwSt., Versandkosten und Zollgebühren. Eventuelle Zusatzkosten für Installation oder Inbetriebnahme sind nicht enthalten. Es handelt sich um unverbindliche Preisangaben, die je nach Land, Kurs der Rohstoffe und Wechselkurs schwanken können.
