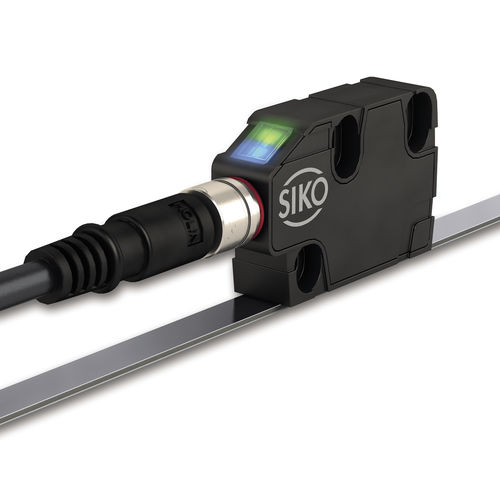

Linearer Positionssensor MSC500
WinkelkontaktlosMagnet

linearer Positionssensor
linearer Positionssensor
linearer Positionssensor
linearer Positionssensor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
linear, Winkel
Kontakt / kontaktlos
kontaktlos
Technologie
Magnet
Ausgangssignal
digital
Weitere Eigenschaften
kompakt, Miniatur, inkremental
Messbereich

Min: 0,1 mm
(0 in)

Max: 2 mm
(0,08 in)

Messfrequenz

Min: 3,8 kHz

Max: 1.250 kHz

Beschreibung

Magnetsensor MSC500 Kompaktsensor, inkremental, digitale Schnittstelle, Auflösung 1 µm Der Magnetsensor MSC500 punktet durch die mehrfarbige große Status LED, die dem Anwender die Inbetriebnahme wie auch Funktionsüberwachung erleichtert. So wird der korrekte Abstand zwischen Massstab und Sensor visuell überwacht. Durch den Steckanschluss direkt am Sensorkopf findet der MSC500 auch noch Anwendung bei sehr geringen Platzverhältnissen. Die Montage kann schnell und einfach durchgeführt werden, so dass hier bereits Kosten gespart werden können. Weiterhin enthält der Sensor MSC500 alle digitalen Rechtecksignale. Somit ist die Auswertung der A&B Signale, der invertierten Signale und der periodischen Indexsignale mit ein und demselben Sensorkopf möglich. Profil MSC500: max. Auflösung 1 μm max. 200000 Impulse/Umdrehung in Verbindung mit MR500 oder MBR500 (160 Pole) Wiederholgenauigkeit ±0.005 mm Status LED-Anzeige mit integrierter Abstandsüberwachung arbeitet mit Magnetband MB500/1, Magnetring MR500, Magnetbandring MBR500 Sensoranschluss steckbar mit Kabelverlängerung KV1C Ausgangsschaltung PP, TTL, LD (abhängig von der Betriebsspannung) optional mit Referenzpunkt R oder flexiblen Referenzmarken FR
