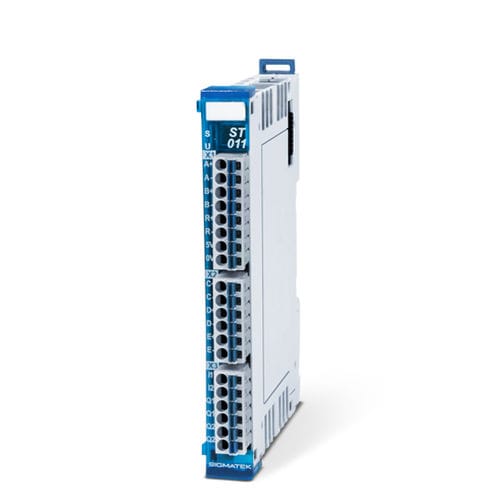

DC-Motorcontroller ST 011

für ServomotorSchrittkompakt

Frequenzausgang zur Ansteuerung von Schritt- oder Servomotor-Leistungsteil (RS422) Inkrementalgeber-Interface mit ABR-Auswertung für geregelten Modus 2 digitale Eingänge für Referenzfahrt und zur Überwachung der Endlagen 2 digitale Optokoppler-Ausgänge (1 Ausgang rücklesbar) Für das S-DIAS-System stehen EPLAN-Makros zur einfachen Schaltschrank-Integration zur Verfügung. Digitale Eingänge Typ - Standard Anzahl - 2 Eingangsspannung - +24 V DC (+18-30 V DC) Eingangsstrom - 3 mA bei +24 V DC Eingangs­verzögerung - typisch 0,1 ms Digitale Ausgänge Typ - Optokoppler Anzahl - 2 Ausführung - potentialfrei (Ausgang 1 entweder rücklesbar oder als Eingang verwendbar) Max. zulässiger Laststrom/ Kanal - maximal 100 mA Ausgänge Leistungsteilansteuerung Anzahl - 1 Ausgangssignale - Ansteuersignale RS422 (C, /C, D, /D, E, /E) RS422-Pegel Ausgangsfrequenz - maximal 500 kHz Maximal zulässiger Dauerstrom - 40 mA Inkrementalgebereingang Anzahl - 1 Eingangssignale - Inkrementalgebersignal RS422 (A, /A, B, /B, R, /R) RS422-Pegel (150 Ω Abschluss, 330 Ω Spreizung) Eingangsfrequenz - maximal 125 kHz Zählerfrequenz - maximal 500 kHz
