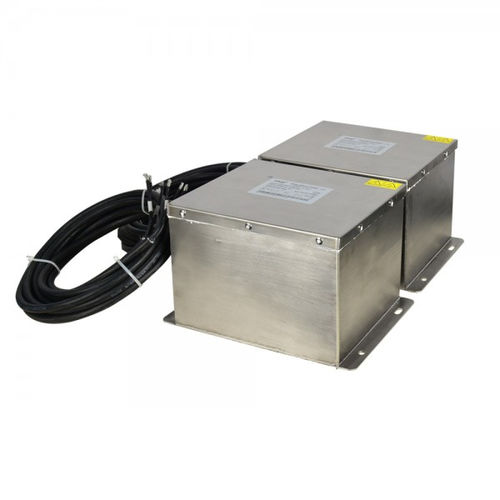

Elektronischer Filter / Tiefpass SKS-SWF-0016-ZC-4

passivSinusAusgang

Die Sinusfilter der SWF-Serie wandeln das PWM-Ausgangssignal von Motorantrieben in eine sanfte Sinuswelle mit geringem Restwert um; Reduzieren Sie das Resonanzphänomen, das durch die verteilte Kapazität und Induktivität des langen Kabels (länger als 50 Meter) verursacht wird; Beseitigen Sie die zu hohe Motorspannung, die durch hohe dv/dt verursacht wird, Reduzierung der Motorgeräusche durch Filteranwendung; Verlängert die Lebensdauer des Motors; Schutz der Motorisolation; Erhöhen Sie die Übertragungsdistanz; Mit der Anwendung dieses Filters kann der normale Motor den Motor mit variabler Frequenz ersetzen. Anwendungen: Ventilatoren, Förderer, Pumps，Rail & Transportation HLK-Anlagen, Verdichter, Kompressoren Aufzüge ,Kräne, Windkraft, USV, EPS Motorantrieb mit langem Kabel Motorantrieb mit mehreren parallel geschalteten Motoren Mittelspannungsanwendungen (eingesetzt vor dem Aufwärtstransformator) Technische Daten: Nennspannungsbereich: 3*380 bis 500VAC±10% Motorfrequenz: 0-120Hz; Schaltfrequenz :2,0kHz -16K HZ; Restwelligkeitsspannung: THDv<5% Spannungsabfall bei Nennstrom: ≦10%（50HZ）; Motorkabellänge: Bis zu 2000m; Arbeitsmodell: Kontinuierlich für den Innenbetrieb Normale Motorantriebsleistung:3,7kw bis 630kw; Effizienz: 98 bis 99%@normale Netzspannung und Leistung Überlastbarkeit: 150% 60S,120% 60min Prüfspannung: 2240VDC,2s(line/line) 2720VDC,2s(line/case) Spannungsfestigkeit:AC4000V/5mA/60s Isolationswiderstand: Adernwicklung, ≧100MΩ（DC1000V）; Klimakategorie (IEC60068-1):25/100/21 Schutz: IP54 Kühlung: Interne Druckluft Lasttyp:typische Motorlast;Standard-Aufwärtstransformator;andere lineare Last;
