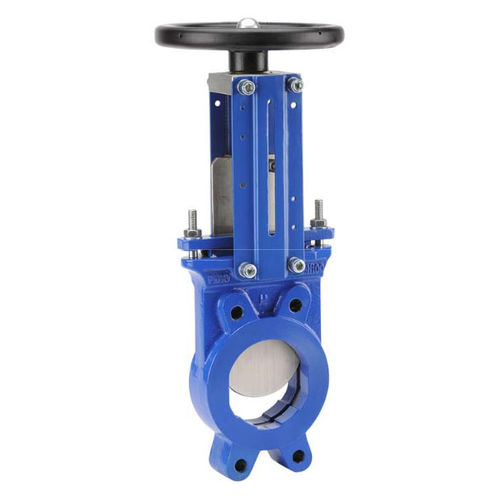

Plattenschieber 178 series
mit Handradfür Abwasserfür flüssige Lebensmittel und Getränke

Plattenschieber
Plattenschieber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Absperrschieber
Betätigung
mit Handrad
Medium
für Abwasser, für flüssige Lebensmittel und Getränke, für Chemikalien
Korpus
Flansch, Gewinde, Gusseisen, PTFE, EPDM, NBR
Anwendung
chemisch, Wasser, für Pulver, Nahrungsmittel
Weitere Eigenschaften
bidirektional
DN

Max: 400 mm
(15,748 in)

Min: 50 mm
(1,969 in)

Druck

3 bar, 4 bar, 6 bar, 8 bar, 10 bar
(43,5 psi, 58 psi, 87 psi, 116 psi, 145 psi)

Temperatur

Max: 90 °C
(194 °F)

Min: -10 °C
(14 °F)

Beschreibung

Bei der Baureihe 178, die von Sferaco hergestellt wird, handelt es sich um bidirektionale Plattenschieber. Er ist mit einem Handrad und einer nicht steigenden Spindel ausgestattet und sein Gehäuse besteht zu 50% aus Epoxid und 50% aus Polyester mit einer Beschichtung aus blauem Lack RAL 5005. Die Einheit verfügt über untere, sich kreuzende Gewindebohrungen und obere Sacklochgewindebohrungen und befindet sich zwischen Flanschen ISO PN10. Bidirektionales Plattenschieberventil aus Gusseisen für Wasser, Wasseraufbereitung, Zellstoff, Pulver, Lebensmittelindustrie, Chemie PTFE-Packung mit Stopfbuchsenmutter aus duktilem Eisen für eine bessere mechanische Beständigkeit. Zentrierter Index, der die Installation des Sensors mit einer kleinen Grundfläche ermöglicht. Gerippte Stützplatte für eine bessere Steifigkeit. Auswechselbarer Sitz (NBR, EPDM, FKM). SPEZIFIKATIONEN : - Geöffnetes oder geschlossenes Ventil - Nicht steigende Spindel und Handrad - Bidirektionale Dichtheit - Schwacher Kopfverlust - Zwischen Flanschen PN10 - Untere Bohrungen mit Full Crossing-Gewinde und obere Sacklochbohrungen mit Gewinde - Mit Handrad - Mit Hebel oder Kettenhandrad ( Option ) - 50 % Epoxidharz 50 % Polyesterfarbe Farbe blau RAL 5005.150 pm Dicke VERWENDUNG : - Wasser. Wasseraufbereitung. Zellstoff. Pulver. Lebensmittelindustrie. Chemie - Min. und max. Température Ts : - 10°C bis + 90°C für Ventil mit NBR-Sitz Ref.178 - Min. und max. Température Ts : - 10°C bis + 180°C für Ventil mit FKM-Sitz ( auf Anfrage )

---
