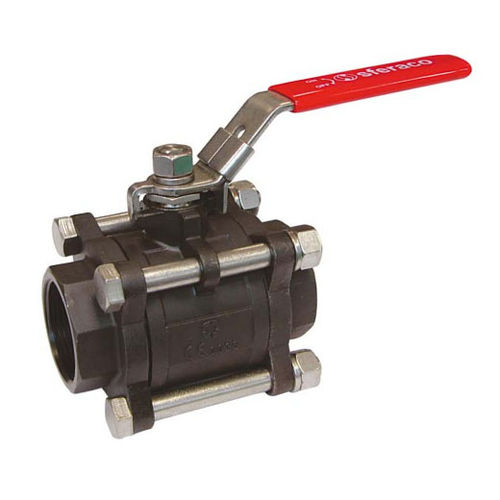

Kugelventil 797 series
Hebel3-teiliggeschweißt

Kugelventil
Kugelventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Kugel
Betätigung
Hebel
Korpus
3-teilig, geschweißt, Edelstahl, Kohlenstoffstahl, PTFE
Anwendung
für die chemische Industrie, für Erdölanwendungen, für pharmazeutische Anwendungen
Weitere Eigenschaften
mit Volldurchlass
DN

Min: 8 mm
(0,315 in)

Max: 100 mm
(3,937 in)

Druck

Min: 20 bar
(290,1 psi)

Max: 63 bar
(913,7 psi)

Temperatur

Min: -20 °C
(-4 °F)

Max: 180 °C
(356 °F)

Beschreibung

Dieses Ventil mit vollem Durchgang enthält eine spezielle Verriegelungsvorrichtung und hat eine Spindelverlängerung aus Edelstahl 304. Es hat eine PTFE-Packung und eine ausblassichere Spindel. Dieses Ventil ist auch mit Schwarzoxid für Kohlenstoffstahlventile versehen. Der Kunde hat die Möglichkeit, zwischen blauen oder roten Griffen zu wählen. SPEZIFIKATIONEN : - Voller Durchgang - Ausblassicherer Schaft - PTFE-Dichtung - Sperrvorrichtung - Vorbauverlängerung in Al SI 304 ( Option ) - Schwarz phosphatierte Oberfläche, Dicke 5 pm VERWENDUNG: - Verträglich mit üblichen Flüssigkeiten der 2rc-Gruppe - Min. und max. Température Ts : -20°C bis + 180°C - Maximaler Druck Ps : 63 bar bis zu DN20. 40 bar von DN25 bis 50. 25 bar von DN65 bis 80 und 20 bar für DN100 (siehe Grafik unten) - Druckluft : max. 10 bar - Nicht mit Dampf verwenden

---
