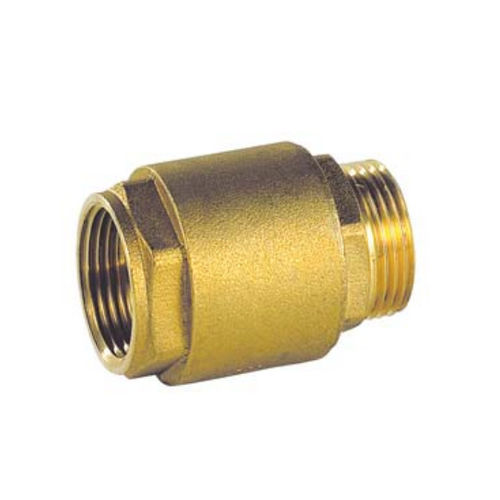

Scheibenrückschlagventil 317 series
außen/innenMessingFederdruck

Scheibenrückschlagventil
Scheibenrückschlagventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Scheiben
Korpus
außen/innen
Material
Messing
Weitere Eigenschaften
Federdruck
DN

0,375 in, 0,5 in, 0,75 in, 1 in

Druck

16 bar
(232,1 psi)

Temperatur

Max: 110 °C
(230 °F)

Min: -10 °C
(14 °F)

Beschreibung

Dieses Produkt kann für alle gängigen Flüssigkeiten verwendet werden. Es hat eine NBR-Dichtung und eine Nylondrosselklappe. Die richtige Durchflussrichtung ist durch den Pfeil auf dem Produkt angegeben. Die minimale und maximale Betriebstemperatur des Produkts beträgt 10°C und 110°C. Es hat auch einen maximalen Druck PN von 16 bar. SPEZIFIKATIONEN ; - Beachten Sie die durch den Pfeil angezeigte Flussrichtung - Weiblicher / weiblicher Typ - Drosselklappe aus Nylon - Perfekte Zentrierung der Drosselklappe auf dem Sitz dank der doppelten axialen und latéralen Führung - Niedriger Öffnungsdruck - Bessere mechanische Festigkeit dank des Messingkörpers CW617N - Gelenkstellungen mit Feder SS 302 - Ausgezeichnete Nieder- und Hochdruck-Dichtheit dank der NBR-Dichtung VERWENDUNG: - Wärmemenge Trinkwasser, Kalt- und Warmwasser - Min Température Ts : - 10°C - MaxTemperatur Ts :+ 110°C - Maximaler Druck Ps : 16 bar bis zu DN 1*. 10 bar von 1"1/4 bis 2" und 8 bar über ÖFFNUNGSDRUCK : - Öffnungsdruck zwischen 20 und 200 mbar BEREICH : Zylindrische BSP-Gewindebuchse von DN 3/8' bis DN 4"

---
