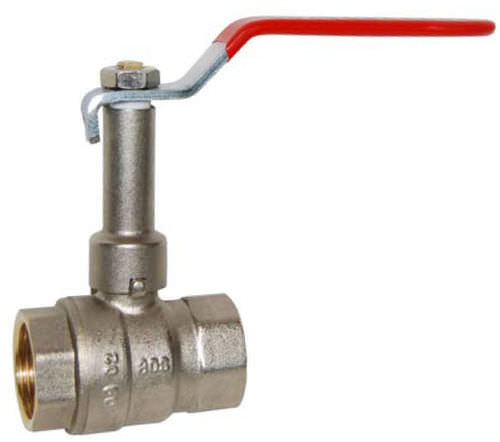

Kugelventil 615 series
HebelVerteilungfür Wasser

Kugelventil
Kugelventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Kugel
Betätigung
Hebel
Funktion
Verteilung
Medium
für Wasser
Korpus
innen/innen, mit Schaltwellenverlängerung, beschichtet, vernickeltes Messing, PTFE
Anwendung
Wasser
Weitere Eigenschaften
mit Volldurchlass
DN

Min: 0,375 in

Max: 2 in

Druck

16 bar, 20 bar, 30 bar
(232,1 psi, 290,1 psi, 435,1 psi)

Temperatur

Min: -10 °C
(14 °F)

Max: 120 °C
(248 °F)

Beschreibung

Bei diesem Gerät handelt es sich um einen umkehrbaren Griff mit einer ACS-Nummer auf dem Griff, der für die Wasserverteilung verwendet wird. Der Griff ist entweder als Flachstahl- oder Schmetterlingsgriff ausgeführt. Sein Markierungskörper trägt ebenfalls die ACS-Nummer, das Herstellungsdatum und das Logo. Die Temperaturklasse erreicht maximal +120 °C und der maximale Druck PN beträgt 25 bar bis DN 1, 20 bar für DN 11/4 und 11/2 ,16 bar für DN 2". 4MS Bügelventile aus Messing mit fester Spindelverlängerung mit vollem Durchgang für Trinkwasser und Wasserverteilung. PTFE-Packung und fester Bügel. Feste Spindelverlängerung zum Schutz der Isolierung. Reversibler Stahlgriff mit Dacromet-beschichteter Mutter. SPEZIFIKATIONEN : - Voller Durchgang - Große Fiat-Dichtfläche - Feste Schaftverlängerung - Solide Kaution - PTFE-Dichtung - Fiat-Stahl oder Schmetterlingsgriff - Markierungskörper * 80S " mit ACS. Herstellungsdatum und Logo - ACS-Nummer auf dem Griff - Reversibler Griff - Loch am Griff, das die Verriegelung des Ventils ermöglicht (dank einer Nlsan-Klemme) VERWENDUNG : - Wasserverteilung - Min Température Ts : - 10°C - Max Température Ts :+ 120°C - Maximaler Druck Ps : 30 bar bis zu DN 1". 20 bar für DN 1"1/4 und 1*1/2,16 bar für DN T BEREICH ; - Weiblich / Weiblich mit rotem Fiat Stahlgriff Ref. 615 von DN 3/8* bis 2" Weiblich / Weiblich mit blauem Fiat Stahlgriff Ref. 6151 von DN 3/8" bis 2*

---
