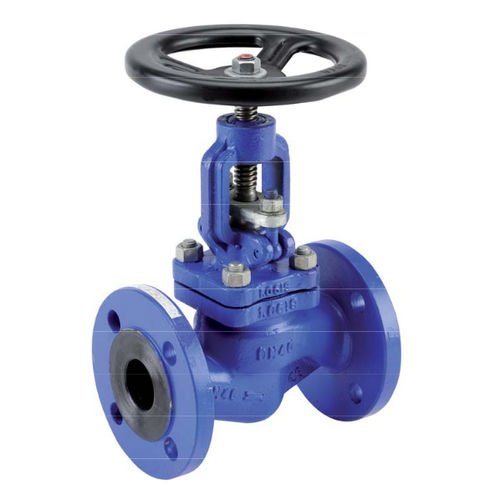

Kugelsitzventil 471 series
mit HandradVerteilungfür Kohlenwasserstoffe

Kugelsitzventil
Kugelsitzventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Kugelsitz
Betätigung
mit Handrad
Funktion
Verteilung
Medium
für Kohlenwasserstoffe, für Dampf
Korpus
Flansch, Gusseisen, Edelstahl, Kohlenstoffstahl, Graphit
Anwendung
für Heizzwecke
DN

Max: 200 mm
(7,874 in)

Min: 15 mm
(0,591 in)

Druck

40 bar
(580,2 psi)

Temperatur

Max: 400 °C
(752 °F)

Min: -20 °C
(-4 °F)

Beschreibung

Spindel und Sitz des Ventils sind aus Edelstahl gefertigt. Es folgt der durch den Pfeil angezeigten Durchflussrichtung. Das Ventil wird ebenfalls mit steigender rotierender Spindel und Handrad hergestellt und ist in erster Linie für übliche Fluide der zweiten Gruppe vorgesehen, nicht jedoch für thermische Fluide. Die Spindel dieses Ventils muss stets gefettet gehalten werden. Weitere Merkmale sind das verschraubte Oberteil und die während der Einstellung angezogene Stopfbuchspackung. Durchgangsventil aus Gusseisen mit Flansch PN16 zum Einstellen oder Schließen in Heizungs-, Wasserverteilungs- und Bewässerungsnetzen. Packung und Dichtung aus Graphit. Geschraubtes Oberteil und Dichtung für eine einfache Wartung. SPEZIFIKATIONEN : - Beachten Sie die durch den Pfeil angegebene Durchflussrichtung - Rismg rotierende Spindel und Handrad - Geschraubte Motorhaube und Stopfbuchspackung - Sitz aus Edelstahl - PN16 Flansche R.F. - Lackierung RAL 7011 grau. Dicke 90 pm VERWENDUNG: - Wärmemg. Wasserverteilung und Bewässerung - Min. und max. Température Ts : - 10°C bis + 120°C - Maximaler Druck Ps : 16 bar bis zu DN150. 14 bar für DN200. 9 bar für DN250 (siehe Grafik Seite 3) - Halten Sie den Schaft gefettet - Nicht für Dampf verwenden - Ziehen Sie die Stopfbuchspackung zum Festziehen des Satzes an

---
