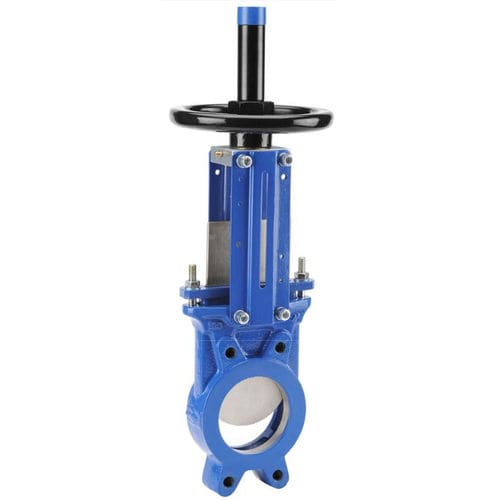

Plattenschieber 170 series
mit Handradfür Wasserfür Chemikalien

Plattenschieber
Plattenschieber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Absperrschieber
Betätigung
mit Handrad
Medium
für Wasser, für Chemikalien
Korpus
Flansch, Gewinde, Gusseisen, PTFE, EPDM, NBR
Anwendung
für die chemische Industrie, für die Lebensmittelindustrie, für Pulver
Weitere Eigenschaften
unidirektional
DN

Min: 50 mm
(1,969 in)

Max: 1.000 mm
(39,37 in)

Druck

Min: 2 bar
(29 psi)

Max: 10 bar
(145 psi)

Temperatur

Min: -10 °C
(14 °F)

Max: 90 °C
(194 °F)

Beschreibung

Der Flansch-Gewindekugelhahn ist so konzipiert, dass er die herkömmlichen Verbindungen mit mehreren Ventilen ersetzt. Er hat einen hebenden und drehenden Körper mit nicht steigendem Handrad. Dieses Ventil hat unten vollständig gekreuzte Gewindebohrungen und oben Sacklochgewindebohrungen. Darüber hinaus sind die Iblok-Ventile der Serie SB-DB-SBB-DBB in einem einzigen Einbaukörper mit schwimmender Kugel konstruiert, der verschiedene Funktionen ermöglicht. Diese Ventile sind ideal für die Montage an Fahrzeugen oder Prozessleitungen ausgelegt. SPEZIFIKATIONEN : - Geöffnetes oder geschlossenes Ventil - Steigende nicht rotierende Spindel, nicht steigendes Handrad - Unidirektionale Dichtheit ( Beachten Sie die durch den Pfeil angezeigte Flussrichtung ) - Schwacher Kopfverlust - Zwischen Flanschen PN10 - Untere Bohrungen mit Full Crossing-Gewinde und obere Sacklochbohrungen mit Gewinde - Mit Handrad - Mit Hebel oder Kettenhandrad ( Option ) - Möglich mit bipolarem Sensor O + C. Spannung AC 15-240V 3A. IP66 Typ XCK M115C - Abweiser ( Option ) - 50 % Epoxidharz 50 % Polyesterlackierung, Farbe blau RAL 5005 - Andere Sitze auf Anfrage ( FKM. PTFE. SILICONE ...) VERWENDUNG : - Wasser. Wasseraufbereitung. Zellstoff. Pulver. Lebensmittelindustrie. Chemie - Min und Max - Température Ts - : - 10°C bis + 90°C für Gusseisenkörper mit NBR-Sitz Ref.170 - Min und Max - Température Ts - : - 20°C bis + 130°C mit Sitz aus WEISSEM EPDM ( auf Anfrage ) - Min und Max - Température Ts - : - 10°C bis + 180°C mit FKM-Sitz ( auf Anfrage ) - Min und Max - Température Ts - : + 0°C bis + 180°C mit PTFE-Sitz ( auf Anfrage ) - Min und Max - Température Ts - : - 20°C bis + 200°C mit SILICONE-Sitz ( auf Anfrage ) - Bei Verwendung von Pulvern. umgekehrte Fließrichtung

---

Kataloge
