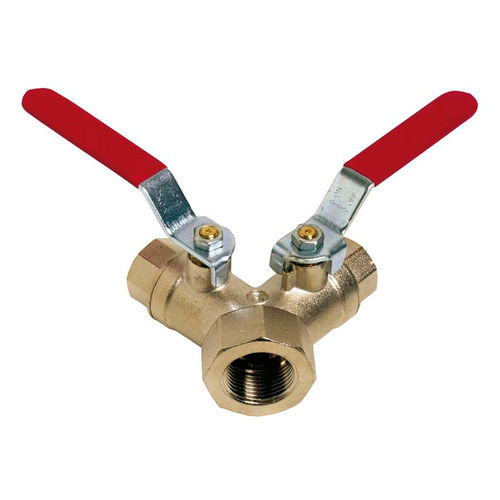

Kugelventil 589 seriesHebelinnenY-förmig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kugel
- Betätigung
- Hebel
- Korpus
- innen, Y-förmig, Messing, PTFE, NBR
- Anzahl Wege
- 3-Wege
- DN
Min: 0,5 in
Max: 1,25 in
- Druck
16 bar
(232,1 psi)- Temperatur
Min: -10 °C
(14 °F)Max: 120 °C
(248 °F)
Beschreibung
Dieses Ventil ist bohrungsreduziert und verwendet eine PTFE-Packung. Mit einem Temperaturbereich von -10°C bis + 120°C und einem maximalen Druck von 16 bar ist es speziell für den Einsatz in allen gängigen Flüssigkeiten ausgelegt. Es funktioniert auch mit dem maximalen Differenzdruck von 5 bar.
SPEZIFIKATIONEN :
- Reduzierte Bohrung
- 2 Positionen
- PTFE-Packungmg + 2 NBR-O-Ring
- Kein Anti-Blow-out-Stiel
- Tightnesson 3ways
- L- oder T-Hafen
VERWENDUNG:
- Für gewöhnliche Flüssigkeiten
- Min. und Max. Température Ts : -10 "C bis + 120°C
- Maximaler Druck Ps : 16 bar ( siehe Grafik )
- Differenzdruck : 5 bar maxi
BEREICH
- Innengewinde BSP zylindrisch. L-Anschluss Ref. 513 von DN 1/4" bis T
- Innengewinde BSP zylindrisch. T-Anschluss Ref. 514 von DN 1/4* bis 2"
ENDS :
Zylindrische Enden mit BSP-Innengewinde
normen:
- Fertigung nach ISO 9001 : 2015 und ISO 14001 :2015
- RICHTLINIE 2014/68/EU : Produkte ausgeschlossen von ( Artikel 1, § 2.b )
Zylindrische Enden mit BSP-Innengewinde gemäß ISO 228-1
---
