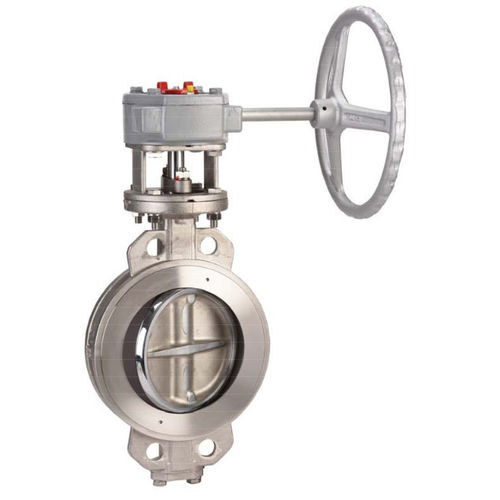

Absperrklappe 1113 series
mit HandradZwischenflanschdoppelt exzentrisch

Absperrklappe
Absperrklappe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit Absperrklappe
Betätigung
mit Handrad
Korpus
Zwischenflansch, doppelt exzentrisch, Edelstahl, Kohlenstoffstahl, Stahl, Aluminium, Eisen
Anwendung
für Heizungen, für Erdölanwendungen, für Kühlsystem, für den Schiffsbau
Weitere Eigenschaften
bidirektional, feuersicher
DN

Min: 50 mm
(1,969 in)

Max: 400 mm
(15,748 in)

Druck

25 bar
(362,6 psi)

Temperatur

Min: -29 °C
(-20 °F)

Max: 210 °C
(410 °F)

Beschreibung

Dieses Zwischenflanschgerät bietet 100%ige Dichtheit mit Flanschen nach ISO PN25. Die doppeltexzentrische Vorrichtung ist bidirektional mit einer durch einen Pfeil angezeigten bevorzugten Durchflussrichtung. Sie entspricht den Brandschutzvorschriften nach ISO 10497:2010 und hat eine ISO 5211-Montageplatte. Sie verfügt über eine CF8M-Scheibe aus Edelstahl und eine voll gekreuzte Spindel. Der Griff aus duktilem Eisen hat 10 Stellungen und eine Verriegelungsvorrichtung bis DN150. Das Getriebe reicht von DN200 bis DN600 Es hat eine Grundbeschichtung aus EP-02 Epoxid-Rotoxid-Grundierung RAL2012 mit einer Schichtdicke von 10 nachmittags für die Kohlenstoffstahl-Ausführung, und es hat eine Endbeschichtung aus EP-04 Epoxid-Emaille grau RAL7045 mit einer Schichtdicke von 30 nachmittags. SPEZIFIKATIONEN : - 100%ige Dichtheit - Wafer-Typ - ZwischenPN25oderPN16-Flanschen - Doppelter Versatz - Bidirektional mit durch den Pfeil angezeigter bevorzugter Flussrichtung - Feuersicher nach ISO 10497 : 2010 - Montageplatte nach ISO 5211 - Erkrankung an CF8M-Stammstahl - Full Crossing Vorbau - Griff aus duktilem Gusseisen mit 10 Stellungen. mit Sperrvorrichtung bis zu DN150 - GetriebevonDN200bisDN600 - Anorganische zinkreiche Grundierung, graue Farbe. 10 pm Dicke - Lackierung hitzebeständiges Aluminium Silber Farbe RAL 1504. 30 pm Dicke - Griff aus duktilem Gusseisen EN GJS-400-15 mit Silberlackierung RAL 9006 VERWENDUNG: - Geothermie, Industriekälte, Schiffbau, Petrochemie - Dampf: maximal 10 bar - Min. und max. Température Ts : - 29°C bis + 210°C - Maximaler Druck Ps : 25 bar ( siehe Grafik ) - Bei Verwendung am toten Ende der Rohrleitung ist die bevorzugte Flussrichtung umzukehren BEREICH.* - Wafertyp mit Gehäuse aus Kohlenstoffstahl . und Griff Ref. 1113 DN 50 bis DN 150 - Wafer-Typ mit Gehäuse aus Kohlenstoffstahl . und Getriebe Ref. 1113 DN 200 bis DN 600 - Getriebe Ref. 1193 von DN 50 bis DN 350

---
