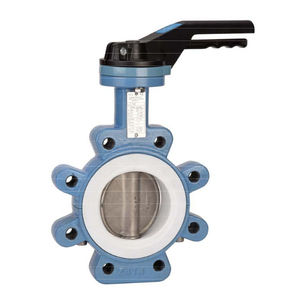

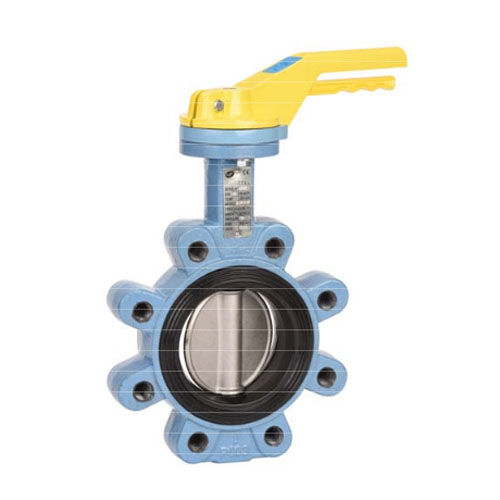

Absperrklappe 1181 series
Hebelfür GasLug-Typ

Absperrklappe
Absperrklappe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit Absperrklappe
Betätigung
Hebel
Medium
für Gas
Korpus
Lug-Typ, Gusseisen
Anwendung
für die Gasindustrie
Weitere Eigenschaften
ISO
DN

Max: 200 mm
(7,874 in)

Min: 40 mm
(1,575 in)

Druck

5 bar
(72,5 psi)

Temperatur

Max: 60 °C
(140 °F)

Min: -20 °C
(-4 °F)

Beschreibung

Die Absperrklappe der Serie 1181 ist mit verlängertem Halsmaß für spezielle Isolationszwecke konstruiert. Sie verwendet ISO 5211-Montageplatten und ISO PN 10/16-Flanschausführungen. Diese Baugruppe ist mit einer kompletten, sich kreuzenden Spindel und einem abnehmbaren Gassitz aus Nitril-Butadien-Kautschuk integriert. Es handelt sich um eine zuverlässige mechanische Lösung, wenn man bedenkt, dass sie den Normen von NF ROBGAZ entspricht. Es wird eine Hebelarmatur mit einem Verriegelungsschema verwendet, das 9 verschiedene Ausrichtungen ermöglicht. SPEZIFIKATIONEN ; - Langer Hals zur Isolierung - Montageplatte nach ISO 5211 - Muffentyp ( verstärkte Muffe von DN200 bis DN1400 ) - Zwischen Flanschen PN1Û/16 von DN32/40 bis 150. PN10 über - Zwischen Flanschen PN16 oder Klasse 150 (PN20) auf Anfrage - Full Crossing Vorbau - Abnehmbarer EPDM-Sitz - Edelstahl bis zu DN100 - Duktile Eisenkrankheit mit schwarzer Nlsan-Beschichtung +/- 300 p über DN100 - Hebel mit 9 Stellungen und Verriegelungshebel bis DN200 . Anschlag in den unteren Stellungen, aber nicht verriegelbar von DN250 bis 300 - Rilsan beschichtete Gehäusefarbe RAL 5024.250-300 Mikron Dicke - Schaftverlängerung 75 mm Länge ( Option ) - Vierkanthebel 30x30 mm für Spezialschlüssel ( Option ) VERWENDUNG : - Flüssigkeiten : Kalt- und Warmwasser. dnnkbare Wasser - Nicht empfehlenswert : Kohlenwasserstoff, Dampf, Gas, Säuren, Öl. Fréon - Für den temporären Einsatz. kann am Rohrende ab DN50 und darüber verwendet werden ( max. 6 bar ) - Kann am Ende des Rohres verwendet werden, wenn es mit einem Flansch montiert wird (max. 12 bar bis zu DN150,10 bar darüber) - Min. und Max. Température Ts : Von -20°C bis + 110°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar darüber (siehe Diagramme Seite 5)

---
