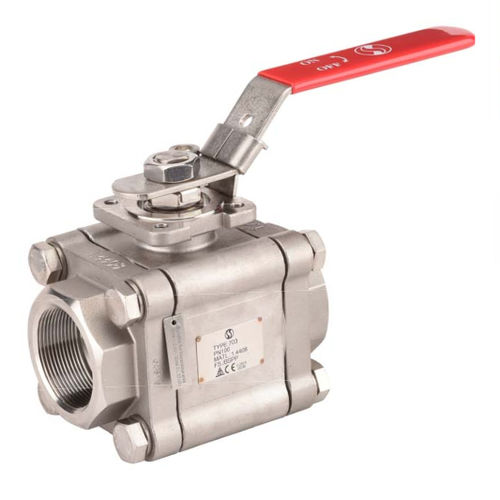

Kugelventil 703 series

Hebelfür Druckluftinnen/innen

3-teiliges Bügelventil aus Edelstahl mit vollständig gekapselten Bolzen mit vollem Durchgang für die chemische Industrie, petrochemische Industrie, Hydraulikinstallation, Heizung, Wasserverteilung, Druckluft. Bügelventil mit Brandschutzzertifikat ISO 10497 und API 607 zur Reduzierung der Risiken im Brandfall. Graphitpackung und PTFE gefüllt mit Glassitzdichtung auf der Spindel, PTFE gefüllt mit Kohlesitz. Kompatibel mit explosiver Atmosphäre, ATEX Zone 1&21 und Zone 2&22 dank der antistatischen Vorrichtung. Handhabung mit Feststellvorrichtung, auf Anfrage mit Handrad oder Spindelverlängerung möglich. Dank der ISO 5211-Platte kann ein Antrieb auf das Ventil montiert werden. SPEZIFIKATIONEN : - Voller Durchgang - Ausblassicherer Schaft - Spezial-Stopfbuchspackung mit - elastischer Unterlegscheibe - Antistatikvorrichtung von DN8 bis 10. doppelte Antistatikvorrichtung (Bügel zwischen Körper- und Kugelschaft) von DN15 bis 50 - Feuersicher nach ISO 10497:2010 und API 607 V.6 - Verschlussvorrichtung - Handrad und Spindelverlängerung ( optional ) - ISO 5211-Befestigungsplatte - Vollständig gekapselte Bolzen - Druckklasse 600 Ibs - Auf Anfrage PEEK-Sitz (optional) für hohe Temperaturen VERWENDUNG : - Chemische und pharmazeutische Industrie, petrochemische Industrie, Hydraulikanlage, Druckluft - Dampf : maximal 18 bar mit PTFE gefüllt mit 25% Kohlenstoffsitz - Dampf : maximal 30 bar mit PEEK-Sitz - Vakuum : 10-2 Tonnen - Min. und max. Températures Ts : -30°C bis + 220°C - mit PTFE gefüllt mit 25% Kohle - Sitz Typ Ref. 703 - Min. und Max. Températures Ts : -10°C bis + 260°C - für Ventil mit PEEK-Sitz - ( optional - ) - Maximaler Druck Ps : 100 bis 140 bar ( siehe Grafik )
