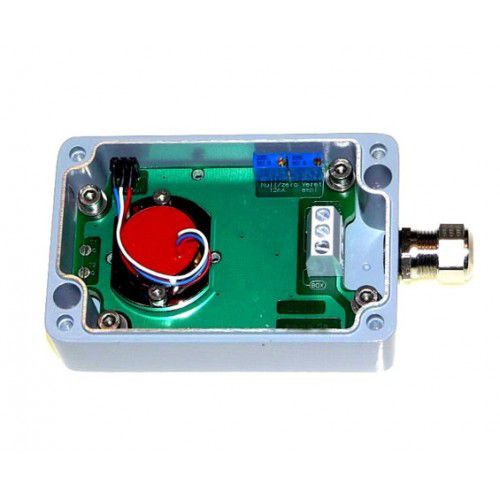

Einachsiger Neigungsmesser SM-1i

4-20 mAkapazitivHochpräzision

Das SM-1i ist ein Aluminium-Druckguss-Sensorgehäuse (IP65) mit integriertem Sensor zur Messung der einachsigen Beschleunigung oder Neigung. Neben dem Sensor enthält die Box einen Signalaufbereiter mit 4...20mA, 2-Leiter-Ausgang und eine separate, hochstabile Versorgungsspannung, die aus der Stromschleife speist Darüber hinaus beinhaltet die Signalaufbereitung einen aktiven Tiefpassfilter, dessen obere Grenzfrequenz / Einschwingzeit der Messaufgabe angepasst werden kann, eine Endstufe mit Strombegrenzung, einen Rauschspannungsfilter und eine Diodenbrücke zur unipolaren Kopplung an die Stromschleife. Störsignale durch unerwünschte Erdströme werden durch die galvanische Trennung von Sensor und Signalaufbereiter vom Gehäuse vermieden. Das SM-1i kann größere Neigungssensoren wie das SM-N, SM-NG, SM-B, SM-B, SM-B, SM-BDK aufnehmen, die eine höhere Messgenauigkeit aufweisen. Ein spezielles elektronisches Temperaturkompensationssystem kann die Temperaturempfindlichkeit des implementierten Sensors deutlich reduzieren. Die kompakte Metallkabelführung und die geringe Gehäusegröße in Kombination mit dem 2-Leiter-Anschluss ermöglichen den Einsatz dieses hochwertigen Messsystems unter rauen Betriebsbedingungen.
