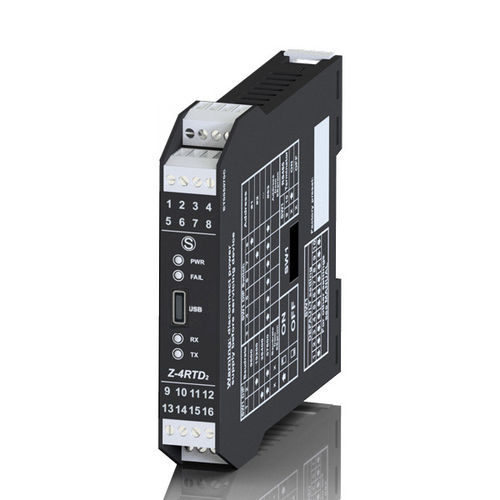

Analoges Eingangsmodul Z-4RTD2

Modbus RTUUSBRS485

Z-4RTD2 ist ein Konverter für Platin- oder Nickel-RTD-Sensoren (PT100, PT1000, PT500, Ni100 mit 2, 3 oder 4 Drähten) mit vier unabhängigen und isolierten Messkanälen. Das Modul zeichnet sich durch eine 6-fache Isolierung bis zu 1,5 kV aus (Stromversorgung // Einzelner Eingangskanal (x4) // Serielle RS485-Kommunikation). Die Stromversorgung und die serielle Busverdrahtung über das Zubehör Z-PC-DINAL2-17.5 (oder Z-PC-DIN2-17.5 für bestehende BUS-Erweiterungen) gewährleistet eine schnelle und einfache Einrichtung auf der DIN-Schiene. Über den microUSB-Anschluss an der Frontplatte kann das Gerät mit der PC-Software EASY Setup konfiguriert werden. Die Konfigurationsparameter können auch über DIP-Schalter eingestellt werden. Isolierung - 1,5 kVac (6-fach) Statusanzeigen - Spannungsversorgung Fehler Datenübertragung Datenempfang Betriebstemperatur - -20..+70°C (-20..+65°C UL) Lagertemperatur - -20..+85°C Auflösung - 14 bit Genauigkeitsklasse - 0,05 Stabilität - 0,04% Linearität - 0,025 % Thermische Drift - < 50 ppm/K Anschlüsse - Abnehmbare 4-Wege-Schraubklemmen, max. Querschnitt 1,5mm, Abstand 3,5mm Micro USB auf der Vorderseite Rückseitiger Steckverbinder IDC10 für DIN-Schiene IEC EN 60715 Montage - Für 35 mm DIN 46277-Schiene Datenspeicherung - EEPROM für Konfigurationsparameter, Aufbewahrungszeit 10 Jahre Schnittstellen - RS485 2 Drähte Mikro-USB Geschwindigkeit - Bis zu 115.200 bps Protokolle - ModBUS RTU-Slave Kommunikationszeit - < 10 ms (@38.400 bps) Maximale Entfernung - Bis zu 1.200 m Konnektivität - Max 32 Knoten Programmierung - Plug&Play-Konfiguration (EASY SETUP) DIP-Schalter System-Software (Z-NET4) Android-App (EASY SETUP APP)
