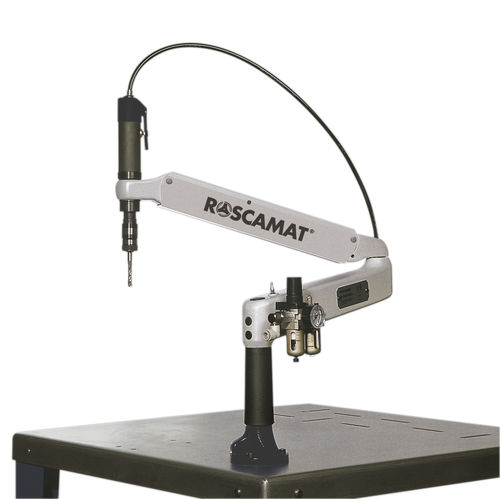

Pneumatische Gewindeschneidmaschine ROSCAMAT 200

Gelenkarmvertikalhorizontal

Die Maschine besteht aus einem durch Gasdruckfeder ausbalancierten pendelnden Parallelogramm. Die Gasdruckfeder-Radialarm-Konstruktion, an der der Motorkopf befestigt ist, hält diesen senkrecht zur Arbeitsfläche. Der Motor ist mit einem Schnellwechselsystem ausgestattet und wird durch Druckluft angetrieben, die zuvor in einer eigens dafür vorgesehenen Anlage gefiltert und geölt wird. Gewindebohrer und Schaftwerkzeuge passen über Gewindeschneidfutter in das Schnellwechselsystem des Motors. Motor Der ROSCAMAT 200 kann mit jedem TSVII Motor ausgestattet werden. Jeder davon hat eine unterschiedliche Drehzahl und auch einen unterschiedlichen Gewindeschneidbereich. Der ROSCAMAT 200 ist mit beweglichem Kopf lieferbar. Dieses Teil für die einfache Bedienung ist in vier unterschiedliche Positionen je 90° einstellbar. Schnellwechsel-Werkzeugaufnahmen Mit den Schnellwechselaufnahmen können handelsübliche Gewindeschneideinsätze mit oder ohne Kupplung für unterschiedliche Werkzeuge, wie Bohrer, Senkwerkzeuge, Gewindeschneidbacken, Einsätze, etc. eingesetzt werden. Werkzeugaufnahme mit Sicherheits-Rutschkupplung für Gewinde-Blindlöcher Typ 1 Ø19 mm, Schneidbereich M2-M16; Werkzeugaufnahme ohne Sicherheitskupplung für Gewindedurchgangslöcher Typ 1 Ø19 mm, Schneidbereich M2-M16.
