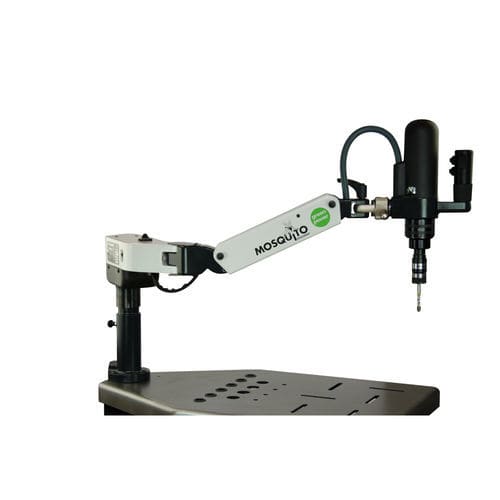

Elektrische Gewindeschneidmaschine MOSQUITO

Gelenkarm

Die Maschine selbst besteht aus einem Radialarm, der an einem Schwenkarm befestigt ist. Dieser wird mit einer Gasfeder ausbalanciert. Kopfelement und Elektromotor befinden sich am Ende des Schwenkarms und sind stets rechtwinklig zur Arbeitsfläche ausgerichtet. Die Hochfrequenz-Regelung erfolgt über eine Reglerplatine in der Elektronikbox. Der Motor und die optionale automatische Schmiersteuerung sind mit Knöpfen über dem Radialarm einstellbar. Die Drehzahl kann so an jeden Gewindetyp angepasst werden. Die Gewindeschneideinsätze werden über ein Schnellwechsel-System am Motor befestigt, und die Gewindebohrer direkt in das Gewindeschneidfutter eingespannt. Hochfrequenz Elektromotor: 3 Modelle mit unterschiedlichen Drehzahlen: a)300 U/min b) 600 U/min c) 300/600 U/min. Leistung: 550 W. Stromversorgung einphasig 220 - 240 V u. 50/60 Hz. MOSQUITO VH - Verstellbares Kopfelement Der MOSQUITO VH ist mit beweglichem Kopfelement zur einfachen Verstellung in 4 unterschiedliche Positionen (4 x 90º) und zum Arbeiten in beiden Richtungen lieferbar (horizontal und vertikal). Automatische Werkzeug-Schmierung (OPTIONAL) Im Inneren des Arms befindet sich der Schneidölbehälter zur Schmierung des Werkzeugs während des Bearbeitungsvorgangs. Die Schmierzeit wird mittels Anzeigesteuerung auf der Abdeckung der Elektronik-Box eingestellt. Arbeitsbereich Mosquito: Radius 767 mm. Höhe: 396 (120) Mosquito VH: Radius 885 mm Höhe: 396 (120)
