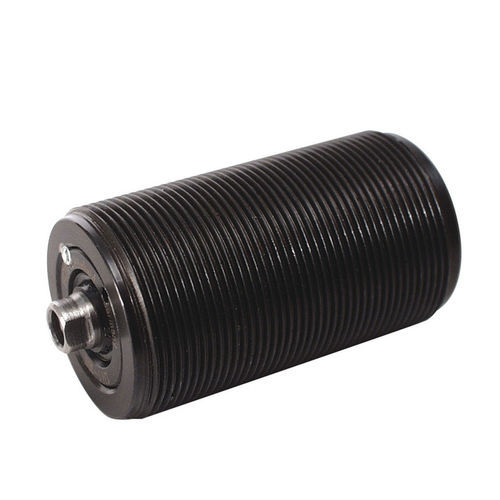

Einschraubzylinder B1.309

hydraulischKolbendoppeltwirkend

Universalzylinder Vorteile ● 6 Kolbendurchmesser von 16 bis 63 mm ● 3 Hublängen pro Baugröße ● Leckölarme Abdichtung ● Wahlweise einfach wirkend mit Federrückzug oder doppelt wirkend ● Anschlussgewinde am Zylinderboden ● Axiale Einstellbarkeit durch Außengewinde ● Nutmuttern nach DIN 1804 verwendbar ● Raumsparende Befestigung in Vorrichtungswänden ● Dadurch spänegeschützte Verrohrung möglich ● Kolbenstangen mit Innengewinde für die Befestigung verschiedener Druckschrauben Die Universalzylinder mit Außengewinde sind mit den gleichen Kolbendurchmessern und Hüben lieferbar, wie die bewährten Blockzylinder. Der Hydraulikanschluss erfolgt ausschließlich am Zylinderboden mit Hydraulikrohr oder Schläuchen. Die Abdichtung der einsatzgehärteten Kolbenstange übernimmt eine leckölarme Tandemdichtung und ein Schmutzabstreifer. mit Außengewinde einfach wirkend mit Federrückzug doppelt wirkend max. Betriebsdruck 500 bar Kolbendurchmesser: 16 - 63 mm Stangendurchmesser: 10 - 40 mm Hub: 8 - 100 mm max. Druckkraft: 10 - 156 kN
