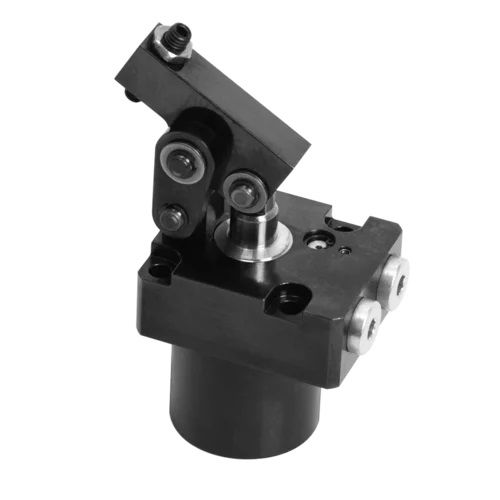

Doppeltwirkender hydraulischer Hebelspanner B1.8268

Hebelspanner 70 bar Vorteile ● Hohe Spannkraft im Niederdruckbereich ● Sehr kurze Spannzeit (min. 0,5 s) ● Drosselventil serienmäßig, leicht von oben einstellbar ● Kompakte Bauform teilweise versenkbar ● Hebelbolzen gleitgelagert ● 3 Spannrichtungen wählbar ● Querkraftfreie Spannung möglich ● Spannhebel in schmale Taschen einschwenkbar ● Langer Spannhebel an Werkstückkontur anpassbar ● FKM-Abstreifer durch Metallabstreifkante geschützt ● Positionskontrollen als Zubehör lieferbar ● Einbaulage beliebig Der Hebelspanner ist ein preisgünstiges hydraulisches Spannelement mit vielen Einbau- und Anschlussmöglichkeiten. Bei zurückgeschwenktem Spannhebel kann die Vorrichtung unbehindert be- und entladen werden. Als Spannfläche genügt eine Tasche im Werkstück, die etwas breiter als der Spannhebel ist. Die besondere Kinematik ermöglicht eine nahezu querkraftfreie Spannung von verzugsempfindlichen Werkstücken. Die Baureihe ist für den direkten Anschluss an die Maschinenhydraulik mit einem max. Betriebsdruck von 70 bar ausgelegt. mit Drosselventil, Metallabstreifkante und optionaler Postitionskontrolle doppelt wirkend max. Betriebsdruck 70 bar max. Spannkraft: 2,6 - 12,1 kN nutzbarer Spannhub: 2,1 - 4,1 mm zul. Volumenstrom: 16 - 150 cm³/s
