Konisches Axialrollenlager

Messing

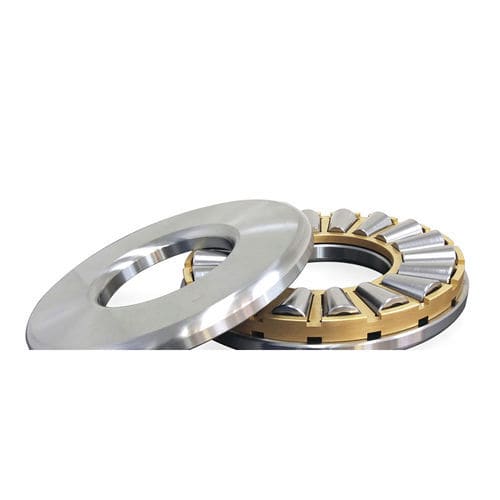

Einseitig wirkende Axial-Kegelrollenlager gibt es in verschiedenen Ausführungen. Die erste Konfiguration besteht aus einer Wellenscheibe mit einer kegelförmigen Laufbahn, einem zweiteiligen Messingkäfig, einer Reihe kegelförmiger Rollen und einer flachen Gehäusescheibe. Sie können Axialkräfte in nur einer Richtung aufnehmen und eine kleine Exzentrizität zwischen Welle und Gehäuse akzeptieren, ohne dass ihre Leistung beeinträchtigt wird. Die zweite Ausführung besteht aus zwei identischen Kegelscheiben und einem zweiteiligen, bearbeiteten Messingkäfig. Diese Konfiguration wird empfohlen, wenn sehr schwere, nur in eine Richtung wirkende Axiallasten aufgenommen werden müssen. Auf Wunsch kann für eine höhere Tragfähigkeit eine vollrollige Ausführung geliefert werden. Die TKSD-Lager schließlich sind Axial-Kegelrollenlager für Einschraubmechanismen, bei denen extrem hohe Axiallasten in einer Richtung auftreten. Um die Tragfähigkeit zu maximieren, wird diese Art von Lager normalerweise vollrollig (ohne Käfig) geliefert. Außerdem müssen sie eine Winkelbewegung der Schraubenspindel gegenüber dem Träger zulassen, ohne die Lebensdauer des Lagers negativ zu beeinflussen. Die Winkelbewegung kann durch eine kugelförmige Unterlegscheibe (Wellen- oder Gehäusescheibe) ausgeglichen werden. RKB kann die geeigneten Druckplatten liefern. Typ TK1 Aufnahme von unidirektionalen Axiallasten Kegelförmige Laufbahn auf der Wellenscheibe und flach auf der Gehäusescheibe Käfigführung auf beiden Scheiben Optimiertes Rollenprofil Typ TKSD1 Vollrollige (käfiglose) Ausführung, konzipiert für extrem hohe Axiallasten Sonderausführung für Anschraubmechanik Konvexe, kugelförmige Außenfläche der Wellenscheibe (geeignet für konkave Schraubenspindeln) Konzipiert für den Ausgleich von Fluchtungsfehlern auf der gewölbten Oberfläche
