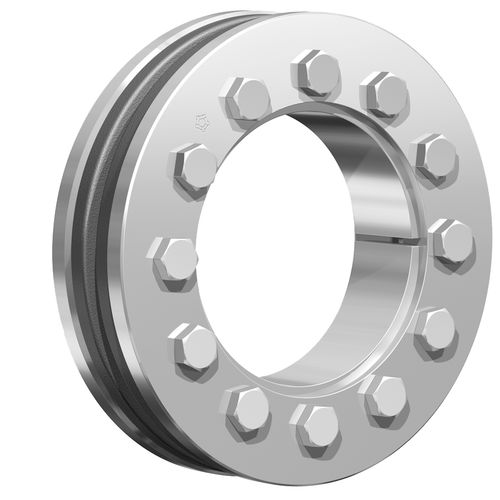

Schrumpfscheibenkupplung RfN 4061

ScheibenWelleFlansch

Geschlitzter Innenring – geringe Verlustkräfte und Pressungen auf die Nabe. Geschmiedete Druckringe mit höchster Festigkeit für beste Spannverteilung, größte Sicherheiten gegen Bruch und damit idealer Materialausnutzung. Kostengünstige Lösung mit großer Kapazität bei größtem Anwendungsspektrum. Die Vorspannkraft kann gezielt auf die jeweilige Anwendung eingestellt werden. Die Baureihe RINGFEDER® RfN 4061 ist die direkte Weiterentwicklung der Baureihe RINGFEDER® RfN 4071 bis zu einem Innendurchmesser von 200 mm. Produkteigenschaften Schrumpf­scheiben sind die modernsten Spann­verbindungen. Sie bestehen grundsätzlich, je nach Bauform, aus einem oder zwei konischen Druckringen und einem Innenring. Mittels Spannschrauben werden diese axial gegeneinander verspannt. Der wesentliche Unterschied zu den Innenspannverbindungen besteht darin, dass die Pressung von außen auf die Nabe aufgebracht wird. Die Schrumpfscheibe liegt somit nicht im Kraftfluss, sondern das Drehmoment wird an der Fügefläche zwischen Welle und Nabe ohne Zwischenelement kraftschlüssig übertragen. Dadurch wird mit der Schrumpfscheibe auf einfache und kostengünstige Weise ein Presssitz (Schrumpfsitz) für hochbeanspruchte Welle-Nabe-Verbindung­en erzeugt. Bisher mussten Presssitze durch umständliche Berechnung, engste Fertigungstoleranzen und erheblichem Aufwand bei Montage und Demontage hergestellt werden. Zusätzlich treten Probleme bei evtl. notwendig werdenden Reparaturen (Austauschbarkeit, Einstellung bzw. Zentrierung usw.) auf. Keine andere Welle-Nabe-Verbindungsart hat auch nur annähernd so gute Eigenschaften bezüglich der Dauerdrehwechselfestigkeit aufzuweisen und besitzt einen so hervorragenden Rundlauf
