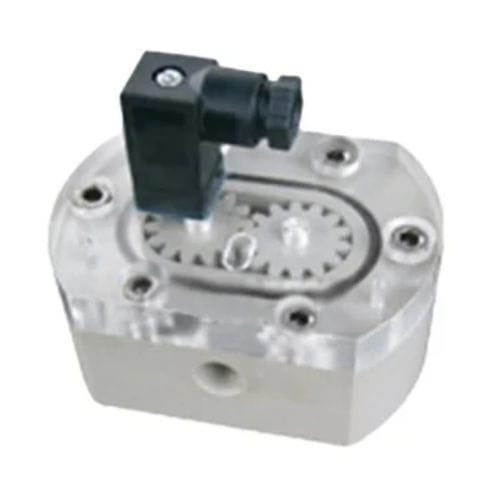

Zahnrad-Durchflussmesser VZB-04-PP-VA

Impellerfür Flüssigkeitenvertikal

ufgrund der EPDM-Dichtungen, des PMMA-Laufrads und des PP-Gerätekörpers kann der VZB-Zahnradsensor zur Durchflussüberwachung von alkalischen Flüssigkeiten eingesetzt werden. Der Volumensensor arbeitet in einem Temperaturbereich von -10 °C bis 90 °C und hält einem maximalen Druck von 35 bar stand. Das Gerät ist in der Lage, bis zu 3 l/min zu verarbeiten. Die Wiederholbarkeit von ±0,5 % und die Genauigkeit von ±1 % können durch eine Feldkalibrierung verbessert werden, indem der Kalibrierfaktor geändert wird. Der Sensor wird mit 24 Vdc versorgt und das Ausgangssignal ist vom Typ NPN. Für den Einsatz wird ein engmaschiger Filter mit ca. 200 Maschen empfohlen, um eine Beeinträchtigung der Innenspirale zu vermeiden, und es ist wichtig, dass vor und nach dem Einbau des Sensors gerade Abschnitte beibehalten werden, um Genauigkeit und Wiederholbarkeit zu gewährleisten. Gemessene Informationen - Durchfluss. Detektionsart - Kontinuierliche Messung Messbare Medien - Alkalische Flüssigkeiten, (die Angaben zu Flüssigkeiten sind Richtwerte und variieren je nach Konfiguration des Produkts) Explosionsschutz - Sichere Zone Montage - Auf Rohrleitung Messort - Kanalisation Messart - Mit Kontakt Sensortyp - Hall-Effekt-Sensor Eigenschaften der Flüssigkeit - Viskos / Klebrig Einbaulage - Vertikal, Horizontal Durchflussrichtung - Unidirektional ANGABEN ZU DEN SIGNALEINGÄNGEN UND -AUSGÄNGEN Alle Signalausgänge verfügbar - NPN-Impulse Signalausgangstyp - Impuls/Frequenz Impulsfaktor - 1150 imp/L ELEKTRISCHE DATEN Art des elektrischen Anschlusses - Connettore GDSN 207 2-polig + Masse Verpolungsschutz - Nein Status-LED - Keine Maximale Stromaufnahme - 15 A Höhe - 69,5 mm Breite - 82,7 mm Tiefe - 60,1 mm
