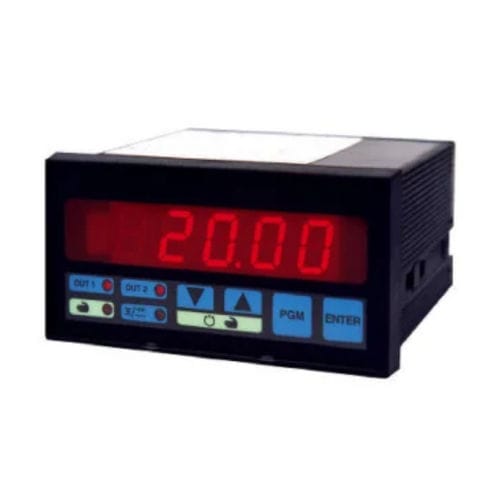

Prozessanzeiger RIX series

universelldigitalanalog

Das digitale Anzeigegerät RIX100 ist für die Messung von analogen Prozesssignalen von 4-20-mA-Transmittern, 0-10V, 0-5V, 1-5V, ± 10V oder jeder Art von Signal innerhalb der folgenden Bereiche vorgesehen: ± 4 0mA, ± 4 Vdc und ± 40 Vdc. Die 5-stellige Anzeige ermöglicht die Darstellung von Werten im Bereich von ± 99999. Die Kalibriervorgänge werden durch die Möglichkeit vereinfacht, zwei Eingangsvariablenwerte (Skalennullpunkt und Skalenendwert) mit den Parametern "Ablesung bei Skalennullpunkt" und "Ablesung bei Skalenendwert" durch einfache manuelle Bedienung oder mit Hilfe der beiden digitalen Fernbedienungen zu verknüpfen. Es können zwei oder mehr Alarmschwellen eingestellt werden, alle mit einstellbaren Differentialen und der Möglichkeit, manuell zu arbeiten. Die Programmierung erfolgt über eine 4-Tasten-Tastatur mit Speicherung im EEPROM. Die Kalibrierungsebenen werden über 2 digitale Eingänge automatisch erlernt. Dieses Anzeigegerät kann bei Temperaturen von -10...+50°C arbeiten und wird unter Putz installiert (Bohrschablonengröße: 92x45 mm). PRODUKTMERKMALE Programmiermethode - Über die Tastatur Inklusive Dokumentation - Englische Bedienungsanleitung, italienische Bedienungsanleitung Explosionsschutz - Sichere Zone Relative Feuchtigkeit der Prozessumgebung - 95 %rh Ausführung - Nur RS485 Modbus Montage - Schalttafel Umgebungstemperatur - -10...+50 °C Hauptmerkmale - Anzeige der Messwerte ohne Einheiten, Optionaler Signalausgang, Skalennullpunkt einstellbar, Skalenendwert einstellbar, Anzeige der Prozessgrößen Weitere Merkmale - Analogeingang: Strom und Spannung Selbstlernfunktion für die Kalibrierungsebenen Versionen: 2 oder 4 5A/250Vac-Relais Relaissteuerung: Minimum, Maximum, Fenster, Hysterese MERKMALE DES REGISTERS Anzeigetechnik - 7 Segmente Details der Anzeige - 5+1 Stellen (Polarität), maximale Skala ±99999. Zeichenhöhe: 12,5 mm
