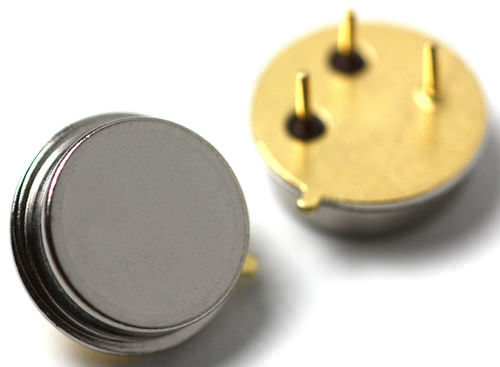

Elektronischer Filter / Tiefpass 315 MHz | RF3417

passivakustische OberflächenwelleDurchführung

Der RF3417 ist ein verlustarmer, kompakter und wirtschaftlicher Oberflächenwellenfilter (SAW), der entwickelt wurde, um die Selektivität im Frontend von 315,0 MHz-Empfängern zu gewährleisten. Empfängerdesigns, die diesen Filter verwenden, beinhalten Superhet mit 10,7 MHz oder 500 kHz IF, Direktwandlung und Superregeneration. Typische Anwendungen dieser Empfänger sind drahtlose Fernbedienungs- und Sicherheitsvorrichtungen (insbesondere für den schlüssellosen Zugang von Kraftfahrzeugen), die in den USA unter FCC Part 15, in Kanada unter DOC RSS-210 und in Italien eingesetzt werden. Dieser gekoppelte Resonatorfilter (CRF) verwendet eine selektive Nullstellung, um die LO- und Bildstörantworten von SuperhetEmpfängern mit 10,7 MHz IF zu unterdrücken, typischerweise mehr als 40 dB. RFM’s fortschrittliche SAW-Design und Fertigungstechnologie wird eingesetzt, um eine hohe Leistung und sehr geringe Verluste bei einfacher externer Impedanzanpassung zu erreichen (nicht im Lieferumfang enthalten). Die Quarzkonstruktion bietet eine hervorragende Frequenzstabilität über einen weiten Temperaturbereich.
