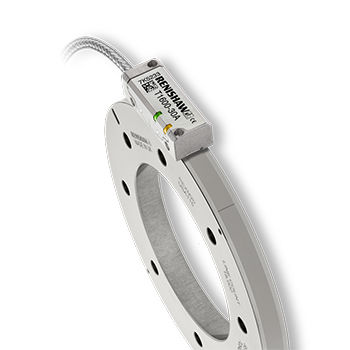

Inkrementaler Drehgeber TONiC™ UHV REXM20
optischkontaktlosanalog

inkrementaler Drehgeber
inkrementaler Drehgeber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
inkremental
Technologie
optisch
Installierung
kontaktlos
Ausgangssignal
analog, mit Digitalausgang
Weitere Eigenschaften
kompakt
Baugröße

Min: 52 mm
(2,05 in)

Max: 417 mm
(16,42 in)

Beschreibung

Was ist TONiC UHV? Mit TONiC UHV lässt sich das extrem kompakte, berührungslose Messsystem von Renishaw bei UHV-Anwendungen einsetzen, wobei Anwender von einer verbesserten Bewegungsführung profitieren. TONiC bietet Geschwindigkeiten bis 10 m/s und, in Verbindung mit dem Ti Interface, Auflösungen bis 1 nm sowohl für lineare als auch rotatorische Anwendungen. TONiC Systeme lassen sich dank großzügiger Einstelltoleranzen und Kalibrierung per Knopfdruck schnell und einfach installieren. Die dynamische Signalverarbeitung von TONiC gewährleistet eine verbesserte Signalstabilität mit einem extrem geringen zyklischen Fehler von typischerweise <±30 nm zur Erzielung einer überragenden Regelgüte. Was ist ein REXM20 Ring? REXM20 ist ein nahtloser Edelstahlring mit einer direkt am Außendurchmesser aufgebrachten inkrementellen 20 µm Teilungsperiode und der optischen Referenzmarke IN-TRAC™. Dank seines größeren Querschnitts können sämtliche Installationsfehler mit Ausnahme der Exzentrizität gemindert werden, die sich leicht mithilfe eines DSi (Dual Signal Interface) und zwei Abtastköpfen korrigieren lässt. Der Messring weist eine installierte Gesamtgenauigkeit von bis zu ±1 Winkelsekunde, keine Kupplungsverluste und eine herausragende Wiederholgenauigkeit auf. REXM20 ist in verschiedenen Größen (Ø52 mm bis Ø417 mm) und mit einer Auswahl an Strichzahlen erhältlich, die alle durch den großen Innendurchmesser eine flexible Integration ermöglichen. Die berührungslose Funktionsweise verhindert Umkehrspiel, Wellentorsion und andere mechanische Hysteresefehler, die bei gekapselten Systemen üblich sind.
