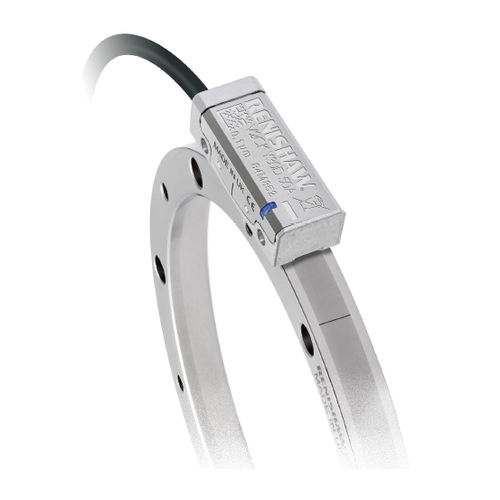

Inkrementaler Drehgeber VIONiC™ RESM20

optischkontaktlosmit Digitalausgang

Was ist VIONiC? Der VIONiC Abtastkopf kombiniert die bewährte Filteroptik und Interpolationstechnologie von Renishaw in einem digitalen Inkremental-Messsystem mit extrem hoher Genauigkeit. Das VIONiC Messsystem bietet eine Vielzahl von Konfigurationen zur Optimierung der Geschwindigkeit und Auflösung und verschiedenste lineare und rotative Maßverkörperungen. Es ist daher das vielseitigste System für hochpräzise Positionsmessungen. Außerdem lassen sich VIONiC Abtastköpfe dank des automatischen Kalibriermodus einfach installieren. Was ist neu? * Das VIONiC Messsystem ist nun in Auflösungen bis 2,5 nm mit einem verbesserten zyklischen Fehler für das gesamte Produktangebot erhältlich. Was ist ein RESM20 Ring? RESM20 ist ein nahtloser Edelstahlring mit einer direkt am Außendurchmesser aufgebrachten inkrementellen 20 µm Teilungsperiode und der optischen Referenzmarke IN-TRAC™. Zwei Versionen sind in einer Vielzahl verschiedener Größen (Ø52 mm bis Ø550 mm) erhältlich: Messringe mit ‚A‘-Sektion, die eine beeindruckende installierte Genauigkeit bieten und ein Konusmontagesystem besitzen, die weniger enge Fertigungstoleranzen voraussetzt und Exzentrizität beseitigt; dünne Messringe mit ‚B‘-Sektion, die über eine geringe Trägheit und Masse verfügen, sind ebenfalls erhältlich. Beide Messringausführungen verfügen über einen großen Innendurchmesser zur flexiblen Integration. Die berührungslose Funktionsweise verhindert Umkehrspiel, Wellentorsion und andere mechanische Hysteresefehler, die bei gekapselten Systemen üblich sind.
