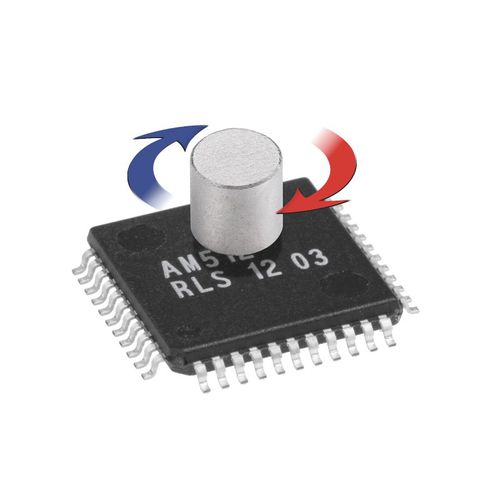

IC-Drehgeber AM512B

absolutMagnetkontaktlos

Der Chip erfasst die Winkelposition des über ihm platzierten Permanentmagneten. Der Permanentmagnet muss diametral magnetisiert und zylinderförmig sein. Integrierte Hall-Sensoren erfassen die Verteilung der magnetischen Flussdichte auf der Oberfläche des Siliziums. Die Hall-Sensoren sind kreisförmig um die Mitte des Chips verteilt und generieren eine Spannung, die proportional zur Verteilung des Magnetfeldes ist. Merkmale Berührungsloser Drehgeber der Winkelposition über 360° 9 Bit absoluter Drehgeber Hohe Drehzahlen bis zu 30.000 U/min 5 V Spannungsversorgung Niedriger Stromverbrauch, typischerweise 20 mA. Zulässiger Betriebstemperaturbereich (-40 °C bis +125 °C) SMD Gehäuse LQFP44 Vorteile Ideal für raue Umgebungen dank magnetischer Abtastung Vollständige Ein-Chip Lösung Optimierte Linearität RoHS-konform
