IC-Drehgeber AM256

absolutMagnetkontaktlos

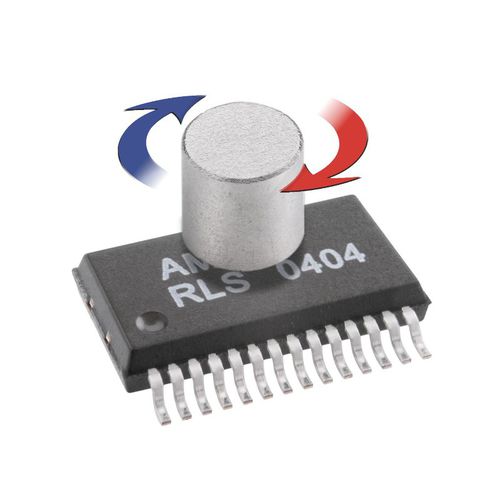

Der Chip erfasst die Winkelposition des über ihm platzierten Permanentmagneten. Der Permanentmagnet muss diametral magnetisiert und zylinderförmig sein. Integrierte Hall-Sensoren erfassen die Verteilung der magnetischen Flussdichte auf der Oberfläche des Siliziums. Die Hall-Sensoren sind kreisförmig um die Mitte des Chips verteilt und generieren eine Spannung, die proportional zur Verteilung des Magnetfeldes ist. Merkmale 8 Bit absoluter Drehgeber Hohe Drehzahlen bis zu 60.000 U/min 5 V Spannungsversorgung Niedriger Stromverbrauch, typischerweise 13 mA. Zulässiger Betriebstemperaturbereich (-40 °C bis 125 °C) SMD Gehäuse SSOP28 Vorteile Berührungsloser Drehgeber der Winkelposition über 360° Ideal für raue Umgebungen dank magnetischer Abtastung Vollständige Ein-Chip Lösung Optimierte Linearität
