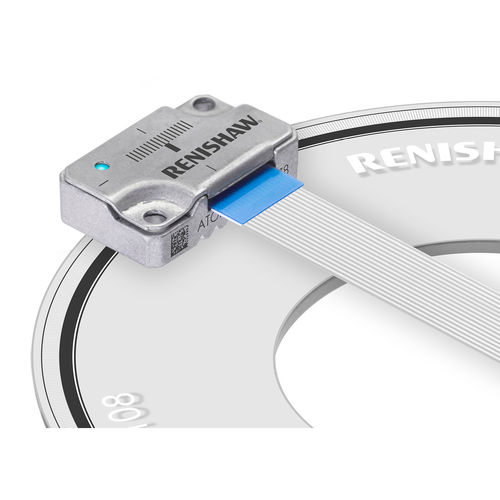

Inkrementaler Drehgeber ATOM™ RCDM

optischkontaktlosanalog

Was ist ATOM? ATOM ist das inkrementelle Miniaturmesssystem für die berührungslose, optische Weg- und Winkelmessung von Renishaw. Sein innovatives Design verbindet Größenvorteile mit herausragender Signalstabilität, Verschmutzungstoleranz und Zuverlässigkeit. Diese Kombination ist auf dem Markt einzigartig und bedeutet einen enormen Fortschritt hinsichtlich der Leistung und Zuverlässigkeit von Miniaturmesssystemen. ATOM wird in der Ausführung mit hochflexiblem Kabel sowie als FPC-Variante mit Maßverkörperungen mit wahlweise 20 µm oder 40 µm Teilungsperiode angeboten. Eine Reihe von Interface-Einheiten steht zur Verfügung, darunter das Ri Standard-Interface, das hochleistungsfähige Ti und das kompakte, offene ACi Interface. Was ist eine RCDM Rasterscheibe? RCDM ist eine einteilige Glasscheibe mit direkt auf der Oberfläche aufgebrachten Teilungen sowie einer einzelnen Referenzmarkenposition und optischem Ausrichtring. Der optische Ausrichtring kann zur Minimierung von Fehlern in der Winkelausrichtung und zur Verbesserung der installierten Genauigkeit verwendet werden. Zwei Ausführungen sind, entweder mit 20 µm oder 40 µm Teilungsperiode, in verschiedenen Größen erhältlich (20 µm: Ø30 mm bis Ø108 mm, 40 µm: Ø17 mm bis Ø108 mm) Die berührungslose Funktionsweise verhindert Umkehrspiel, Wellentorsion und andere mechanische Hysteresefehler, die bei gekapselten Systemen üblich sind.
