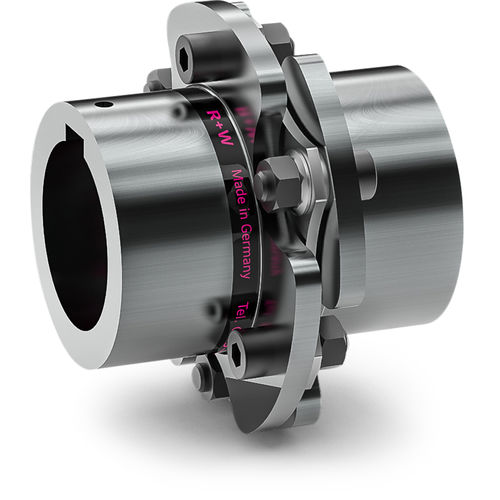

Federdruckkupplung LP1 seriesScheibenWellefür Scheiben
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Federdruck, Scheiben
- Produktanwendung
- Welle, für Scheiben
- Weitere Eigenschaften
- ATEX
- Befestigung
- Flansch
- Drehmoment
Max: 50.000 Nm
(36.878,1075 ft.lb)Min: 350 Nm
(258,1468 ft.lb)- Rotationsgeschwindigkeit
Max: 13.500 rpm
(84.823 rad.min-1)Min: 4.500 rpm
(28.274,33 rad.min-1)
Beschreibung
Lamellenkupplung mit Passfederverbindung
Eigenschaften
Extrem hohe Torsionssteifigkeit
Ausgleich von axialen und angularen Versätzen
Temperaturbereich
-30 °C bis +280° C
Design
Zwei mit hoher Präzision gefertigte Kupplungsnaben mit Passfedernut
Verbindung zum Lamellenpaket mittels Buchsen und hochfesten Schrauben
Axiale Fixierung der Naben über Klemmschrauben DIN 916
Ab Serie 25.000 wird auf Spannmuttern/Superbolts zurück gegriffen
Material
Lamellenpaket: Hochelastischer Federstahl
Naben: Hochfester Stahl
Lebensdauer
Bei Beachtung der technischen Hinweise sind die Kupplungen lebensdauerfest und wartungsfrei
Passungsspiel
Das Passungsspiel der Welle-Nabe-Verbindung beträgt 0,01 – 0,05 mm
ATEX (Optional)
Für den Einsatz in Explosionsschutzbereichen.
