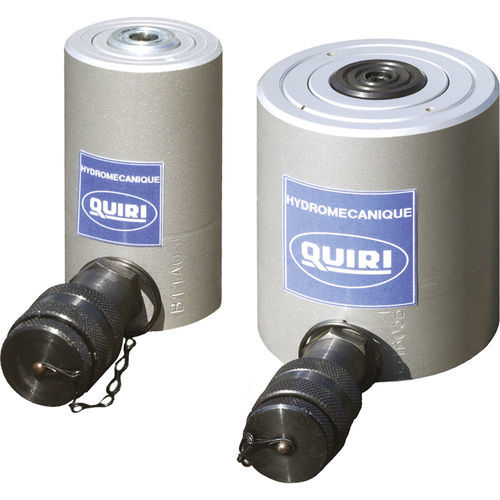

Leichtmetallzylinder von 27 bis 200 T, Betriebsdruck 700 bar : - Einfach- oder doppeltwirkend - Lastrückzug oder Federrückzug - hohl, mit Kontermutter - ausgestattet mit Standardverschraubung
Ausführung der Zylinder :
-Gehäuse aus korrosionsbeständiger Leichtmetalllegierung.
-Kolbenstange aus korrosionsbeständigem Leichtmetall.
-Führungsring aus Stahl, mechanischer Volllastanschlag.
Hochdruck-Kolbendichtung mit "V"-Packung, maximale Temperatur: 100°C.
-Gleitring aus PTFE (geringe Reibung).
-Rückstellfeder mit Befestigungsmuttern. Die Federbefestigungsschraube ermöglicht auch die Entleerung des Zylinders.
-Abstreifdichtung zum Schutz vor externer Verschmutzung.
-Flacher oder kippbarer (optional) Sattel.
-Kragengewinde des Gehäuses
-4 Befestigungslöcher für die Basis mit Gewinde
3/8" NPT-Ölanschluss.
-Standardmäßig mit HF738-Kupplung ausgestattet
Verschiedene Arten von Zylindern verfügbar:
QSR-Zylinder: einfachwirkend, mit Federrückzug
QER-Zylinder: einfachwirkend, mit Kontermutter, Federrückzug
QCR-Zylinder: hohle Kolbenstange, einfachwirkend, Federrückzug
QD-Zylinder: doppeltwirkend
---
